Kondensato pašalinimas

PASTABA:

„Vallox Silent Klick“ sifono komplektas tiekiamas su „MyVallox 51K CFi“ įrenginiu. Sifono montavimo instrukcijos yra pridėtos pakuotėje, taip pat jas galite rasti internete, adresu https://www.vallox.com. Kai naudojamas alternatyvus sifono montavimo būdas, žiedinis sandariklis ir fiksavimo dalis turi būti perkelta prie vamzdžio sujungimo dalies, kuri pritvirtinta prie sienos.

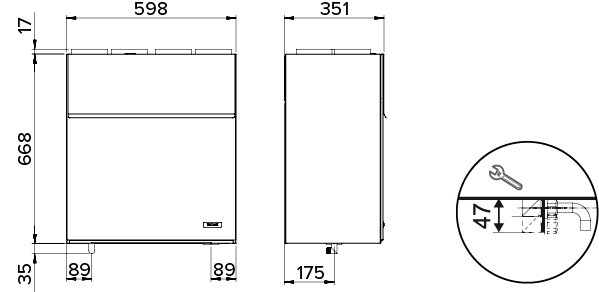

„MyVallox 51K CFi“ alkūnė montuojama apatinėje dalyje, tarp įrenginio ir gartraukio. Kondensato vamzdis eina nuo alkūnės iki, pvz., kriauklės sifono arba kanalizacijos grindyse. Sifono negalima montuoti gartraukio viduje. Vietoj to jį reikia montuoti kondensato vamzdyje taip, kad būtų galima atlikti priežiūrą. Vėdinimo įrenginio „MyVallox 51K CFi“ apačioje, galinėje pusėje yra maždaug 2 mm pločio angos, žyminčios vietą, kur turi būti sumontuotas kondensato vamzdis.

  1. Vėdinimo įrenginio apačioje sumontuokite alkūnę be sifono. Sifoną sumontuokite kondensato vamzdyje prieš išleidimo į kanalizaciją vietą ar sifoną. Sifonas „Vallox Silent Klick“ padeda išvengti trikdančio triukšmo, kuris girdimas šalinant kondensatą.

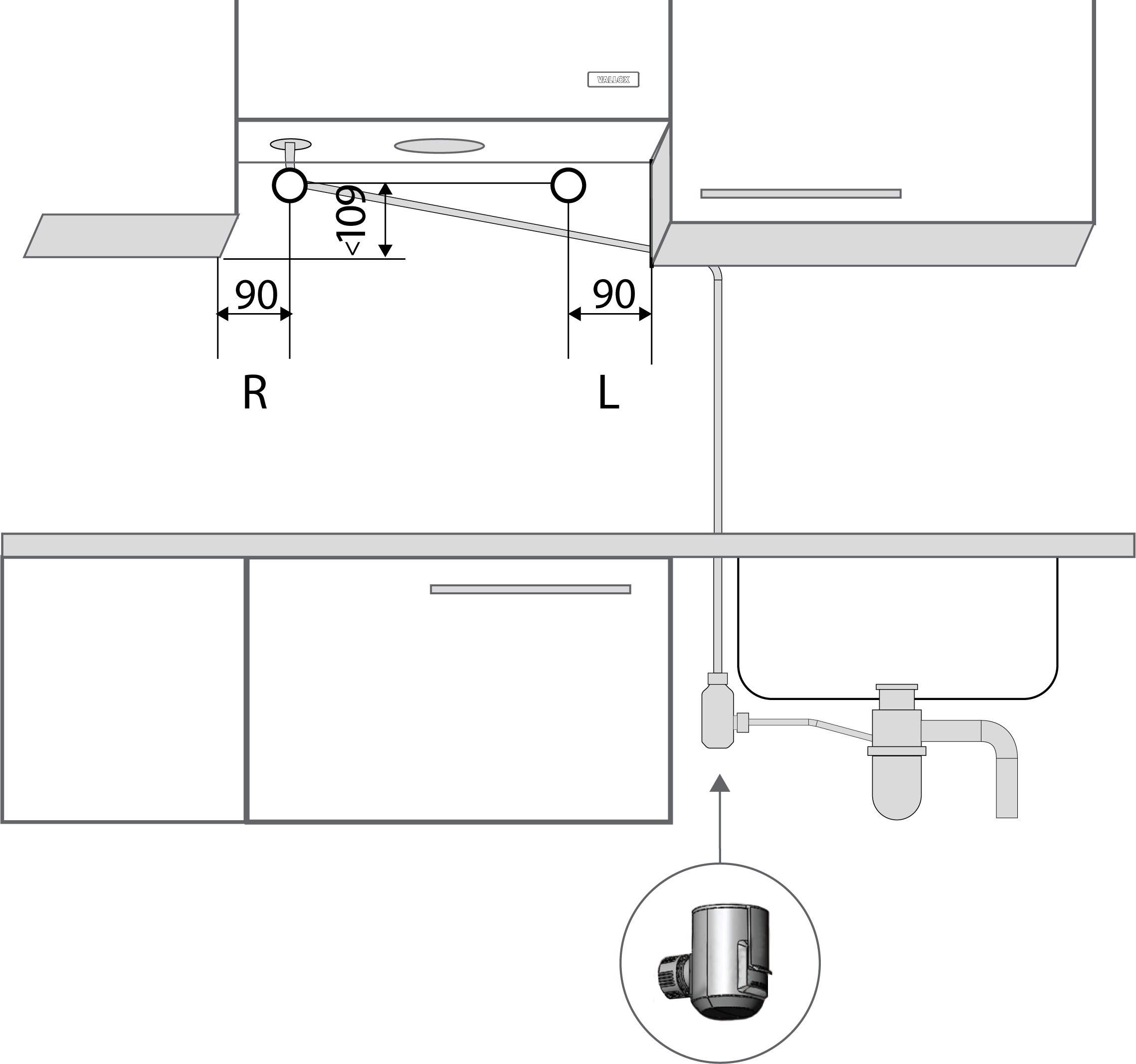

  2. Kondensato vamzdis turi būti sumontuotas arba tiesiai atgal nuo gartraukio per sieną, jei už sienos yra kanalizacijos jungtis arba į kriauklės sifoną.
  3. Kondensato vamzdis turi būti sumontuotas kampu, kad visada būtų nukreiptas žemyn.
    1. Alkūnė
    2. Kondensato išleidimo vamzdžio anga
