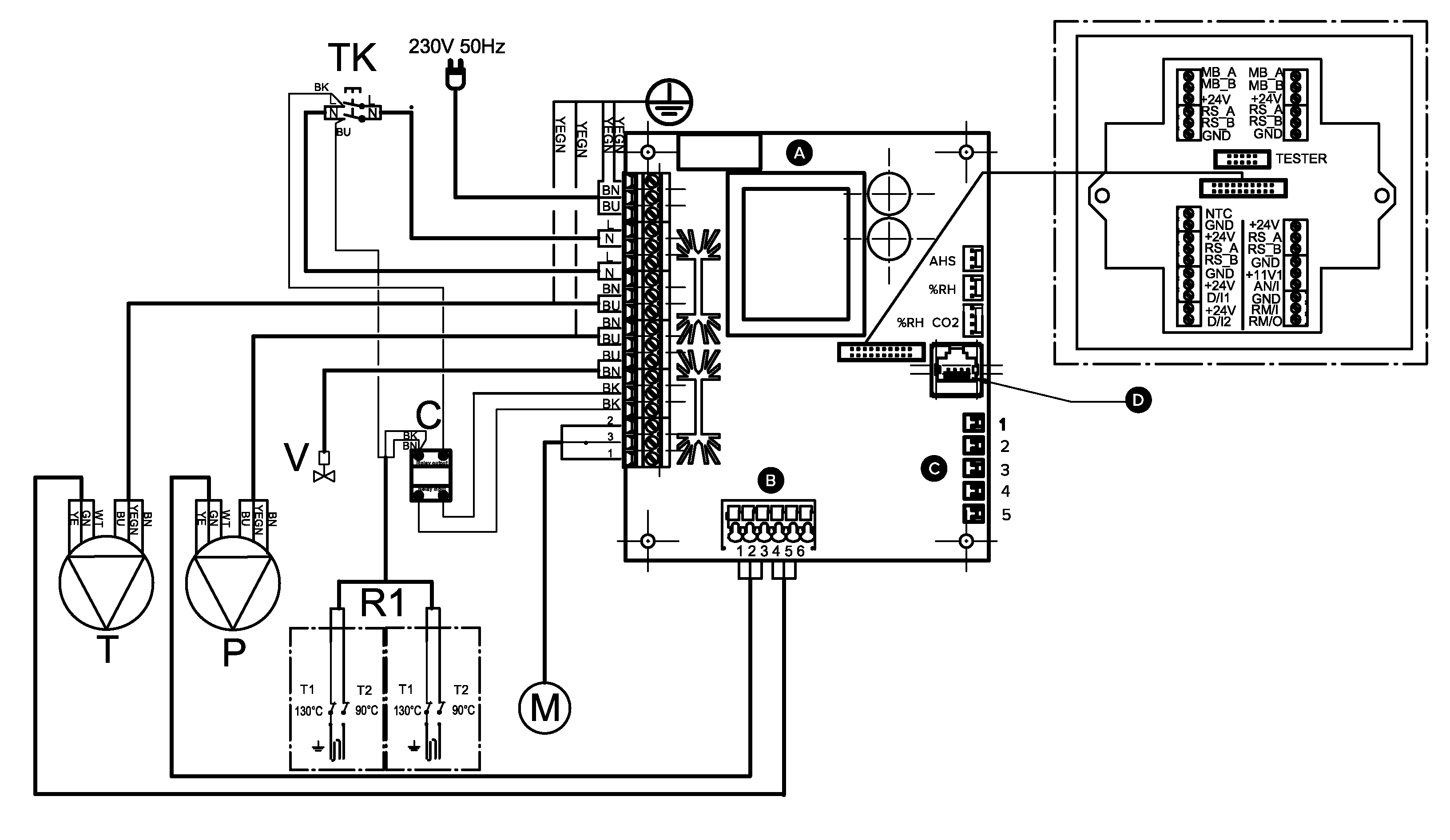

A
|
Motininė plokštė
|
AN/I
|
Analoginė įvestis 0–10 V NS
|
|
B
|
- Ištraukiamo oro ventiliatoriaus tachometras (WT)
- Įžeminimas (GN)
- Ištraukiamo oro ventiliatoriaus PWM (YE)
- Tiekiamo oro ventiliatoriaus tachometras (WT)
- Įžeminimas (GN)
- Tiekiamo oro ventiliatoriaus PWM (YE)
|
RM/I
|
24 V relės įėjimas
|
|
C
|
- Ištraukiamas oras
- Išorės oras
- Tiekiamas oras
- Išleidžiamas oras
- Tiekiamas oras iš ŠA elemento
|
RM/O
|
24 V relės išėjimas
|
|
D
|
LAN
|
V
|
Skysčio radiatoriaus pavara
|
|
MB_A
|
Išorinio „Modbus“ A signalas
|
T
|
Tiekiamo oro ventiliatorius
|
|
MB_B
|
Išorinio „Modbus“ B signalas
|
P
|
Ištraukiamo oro ventiliatorius
|
|
+24 V
|
+24 V įtampa (NS)
|
M
|
Sklendės variklis
|
|
GND
|
Skaitmeninis ir analoginis įžeminimo potencialas
|
TK
|
Apsauginis jungiklis
|
|
RS_A
|
Vietos techninės įrangos „Modbus“ A signalas
|
C
|
Termorezistoriaus relė
|
|
RS_B
|
Vietos techninės įrangos „Modbus“ B signalas
|
AHS
|
Baigiamojo šildymo valdymas
|
|
NTC
|
Išorinio temperatūros jutiklio jungtis
|
%RH
|
Vidinis drėgnio jutiklis
|
|
D/l1
|
1 skaitmeninė įvestis
|
RH% CO2
|
Vidinis drėgnio anglies dioksido jutiklis
|
|
D/l2
|
2 skaitmeninė įvestis
|
R1
|
Baigiamojo šildymo rezistorius su apsauga nuo perkaitimo 90 °C ir 130 °C
|
|
11V1
|
11,1 V veikimo įtampa
|
|
|
