Rezistora noņemšana

BRĪDINĀJUMS:
Drošības slēdzis automātiski atslēdz elektropadevi, kad tiek atvērts Vallox ventilācijas iekārtas augšējais vāks. Vienmēr atvienojiet Vallox ventilācijas iekārtu no elektrotīkla pirms apkopes darbu uzsākšanas.

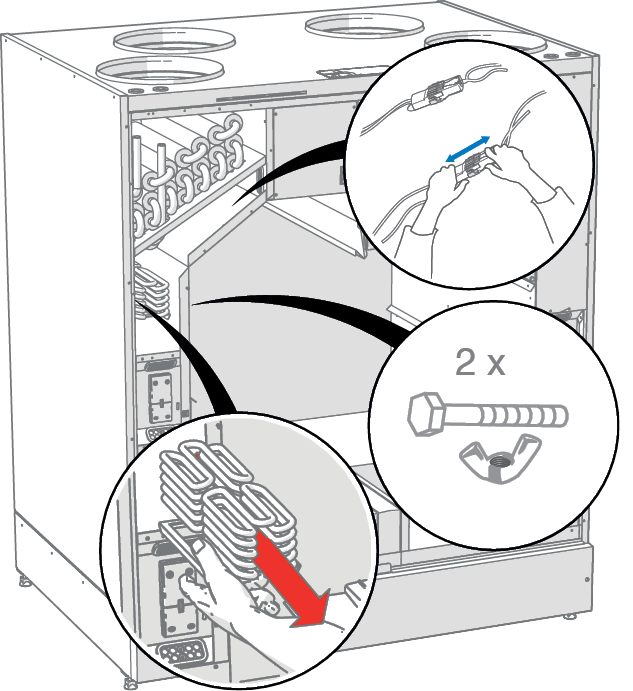

Lai noņemtu rezistoru, rīkojieties, kā tālāk norādīts.

  1. Atvienojiet ventilācijas iekārtu no elektrotīkla elektropadeves.
  2. Atveriet iekārtas vāku.
  3. Atveriet rezistora kārbu, atskrūvējot montāžas skrūves (10 PZ2 skrūves).
  4. Atvienojiet rezistora kabeļa ātro savienotāju:
    1. Nospiediet bloķēšanas ierīci lejup.
    2. Noņemiet savienotāju.
  5. Atskrūvējiet divus spārnuzgriežņus, kas piestiprina rezistoru ventilācijas iekārtai.
  6. Izceliet rezistoru no ventilācijas iekārtas.
    BRĪDINĀJUMS:

    Pirms rezistora izņemšanas no iekārtas pārliecinieties, ka tas nav karsts.

  7. Lai samontētu ventilācijas iekārtu, veiciet norādītās darbības apgrieztā secībā.
    BRĪDINĀJUMS:

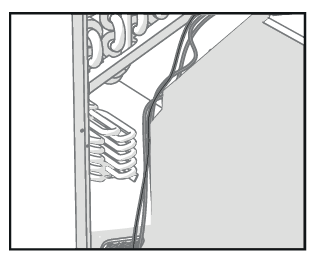

    Ugunsbīstamība! Savienojiet kabeļus tā, lai tie nepieskaras rezistoram.
