Releja iestatījumu konfigurēšana

Releju izmanto, lai vadītu ierīces, kas pievienotas kanāla radiatoram, piemēram, sūkni vai solenoīda vārstu. Ņemiet vērā, ka releja spriegums ir tikai 24 V, tāpēc, lai vadītu 230 V maiņstrāvas barošanu, ir jāizmanto, piemēram, kontaktors.

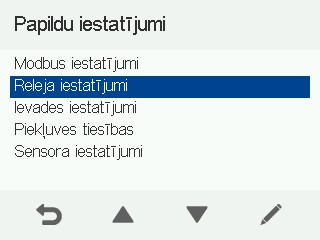

  1. Atveriet Releja iestatījumi.
  2. Atlasiet releja iestatījumu.

    • Atlasīt iespēju Apkopes atgādinājums, lai informētu, piemēram, tvaika nosūcēju vai ēkas automatizācijas sistēmu par nepieciešamību nomainīt filtru.

    • Atlasīt iespēju Kļūdas ziņojums, lai informētu, piemēram, tvaika nosūcēju vai ēkas automatizācijas sistēmu par ventilācijas iekārtas kļūdām.

    • Atlasīt iespēju Kļūdas ziņojums un apkopes atgādinājums, lai informētu, piemēram, tvaika nosūcēju vai ēkas automatizācijas sistēmu par ventilācijas iekārtas kļūdām un nepieciešamību nomainīt filtru.

    • Atlasīt iespēju Ārkārtas apturēšana, lai informētu, piemēram, tvaika nosūcēju vai ēkas automatizācijas sistēmu, kad ir aktivizēta ārkārtas apturēšana.

    • Atlasīt iespēju Apejas aizbīdņa novietojums, lai informētu ēkas automatizācijas sistēmu par ventilācijas iekārtas apejas aizbīdņa novietojumu. Novietojuma opcijas ir siltuma atguve vai apejas režīms.

    • Atlasīt iespēju Kanāla radiatora vadība, lai ar iekārtu vadītu ventilācijas iekārtas ārējo šķidruma radiatoru, piemēram, MLV radiatoru. Šo iestatījumu izvēlas īpašās situācijās, kad ventilācijas kanālu sistēmā ir uzstādīts kanāla radiators.

    • Atlasīt iespēju Gaisa sildīšana, lai ar ventilācijas iekārtu vadītu, piemēram, šķidruma sildīšanas radiatoru ieplūdes gaisa kanālā.

    • Atlasīt iespēju Ieslēgts/izslēgts statuss, lai informētu, piemēram, ēkas automatizācijas sistēmu, kad ventilācijas iekārta ir izslēgta vai ventilatori ir apstājušies. Ieslēgts/izslēgts statusa iestatījumu var izmantot arī ārējo aizbīdņu vadībai.

    • Atlasīt Nav, kad releja funkcija netiek izmantota.

  3. Konfigurējiet releja iestatījumu.
  4. Turpiniet iestatīšanu, atlasot iespēju Labi:
