Releja iestatījumi

Šajā sadaļā ir aprakstīti ventilācijas iekārtas 24 V releja iestatījumi. Vienlaikus var izvēlēties tikai vienu darbības režīmu.

Lai iestatītu ventilācijas iekārtas releja darbības režīmu:

  1. Atlasiet Specializētie iestatījumi.

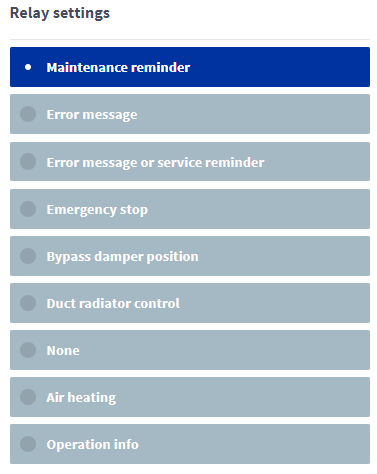

  2. Releja iestatījumi ir aprakstīti zonā Releja iestatījumi.
  3. Atlasiet 24 V ventilācijas iekārtas releja darbības režīmu. Ir pieejamas šādas iespējas:

    • Apkopes atgādinājums — kad ir aktivizēts iekārtas apkopes atgādinājums, relejs maina savu režīmu. Šo režīma maiņu var nolasīt, piemēram, ēkas automatizācijas sistēma.

    • Kļūdas ziņojums — ja ventilācijas iekārtā ir radusies kļūda, relejs maina savu režīmu. Šo režīma maiņu var nolasīt, piemēram, ēkas automatizācijas sistēma. Kļūda tiek arī reģistrēta kļūdu žurnālā.

    • Kļūdas ziņojums un apkopes atgādinājums — ja ir aktivizēts iekārtas apkopes atgādinājums vai ja ventilācijas iekārtā ir kļūda, vai iekārta ir izslēgta, relejs maina savu režīmu. Šo režīma maiņu var nolasīt, piemēram, ēkas automatizācijas sistēma. Apkopes atgādinājumā lietotājs tiek informēts, ka ik pēc četriem mēnešiem ir jāveic apkope (rūpnīcas iestatījums). Lai iegūtu vairāk informācijas, skatiet sadaļu Apkope.

    • Ārkārtas apturēšana — ja ir aktivizēta iekārtas ārkārtas apturēšana, relejs maina savu režīmu. Ārkārtas apturēšana parasti tiek aktivizēta ar ārēju signālu, kas saņemts, izmantojot digitālo ievadi. Ārkārtas apturēšanas informāciju var nosūtīt, piemēram, uz ēkas automatizācijas sistēmu.

    • Apejas aizbīdņa novietojums — relejs norāda apejas aizbīdņa novietojumu. Aizbīdņa pozīcijas izmaiņas ir redzamas, piemēram, mājas automatizācijas sistēmā. Ir divas pozīcijas:
      • Ja releja gali ir atvērti, apejas aizbīdnis ir atvērts un gaisa plūsma tiek virzīta garām siltuma atguves elementam (zināma kā vasaras pozīcija).
      • Ja releja gali ir aizvērti, apejas aizbīdnis ir aizvērts un gaisa plūsma virzās caur siltuma atguves elementu (zināma kā ziemas pozīcija).

    • Kanāla radiatora vadība — šis iestatījums tiek izmantots īpašās situācijās, ja ventilācijas kanālā ir uzstādīts kanāla radiators. Releju var izmantot, lai vadītu ierīces, kas savienotas ar kanāla radiatoru, piemēram, sūkni, solenoīda vārstu utt. Lai iegūtu vairāk informācijas, skatiet sadaļu Kanāla radiatora vadība.

      IEVĒRĪBAI:

      Releja spriegums ir tikai 24 V, tāpēc informāciju nevar tieši izmantot 230 V maiņstrāvas barošanas vadībai, un, piemēram, starp tiem ir nepieciešams kontaktors.

    • Nav — releja funkcija nav aktīva.

    • Gaisa sildīšana — šis iestatījums tiek izmantots siltā gaisa sildītājā. Izmantojiet releju, lai vadītu siltā gaisa sildītāja šķidruma radiatora aktuatoru.

    • Ieslēgts/izslēgts statuss — relejs mainīs režīmu kļūdu situācijās vai tad, kad iekārta ir apstājusies.

  4. Ventilācijas iekārtas 24 V releja darbības režīms tagad ir iestatīts.
