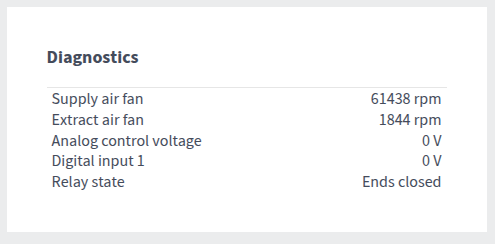

Ekrānā Diagnostika varat uzraudzīt ventilācijas iekārtas reāllaika vērtības, piemēram, gaisa plūsmas, ventilatoru ātrumus un digitālo ievažu un releja statusu.
Gaisa plūsmas un ventilatori:
Izmērītā ieplūdes gaisa plūsma — izmērītā gaisa plūsma ieplūdes gaisa pusē (l/s).
Izmērītā nosūces gaisa plūsma — izmērītā gaisa plūsma nosūces gaisa pusē (l/s).
Ieplūdes gaisa ventilators — ventilatora griešanās ātrums apgriezienos minūtē (rpm).
Nosūces gaisa ventilators — ventilatora griešanās ātrums apgriezienos minūtē (rpm).
Digitālās ievades un releja statuss:
Šī informācija ir redzama tikai tad, ja tā ir iespējota sadaļā Specializētie iestatījumi.
Digitālā ievade 1 — parāda spriegumu (0 V vai 24 V) ventilācijas iekārtas digitālajā ievadē 1.
Digitālā ievade 2 — parāda spriegumu (0 V vai 24 V) ventilācijas iekārtas digitālajā ievadē 2.
Releja statuss — parāda releja statusu (atvērts/aizvērts).
