Tvaika nosūcēja gaisa plūsmu mērīšana un regulēšana

Standarta ventilācija

Tvaika nosūcēja gaisa plūsmas tilpums tiek mērīts ar aizvērtu aizbīdni un, ja nepieciešams, noregulēts, pamatojoties uz statisko spiediena zudumu un tvaika nosūcēja veiktspējas diagrammu.

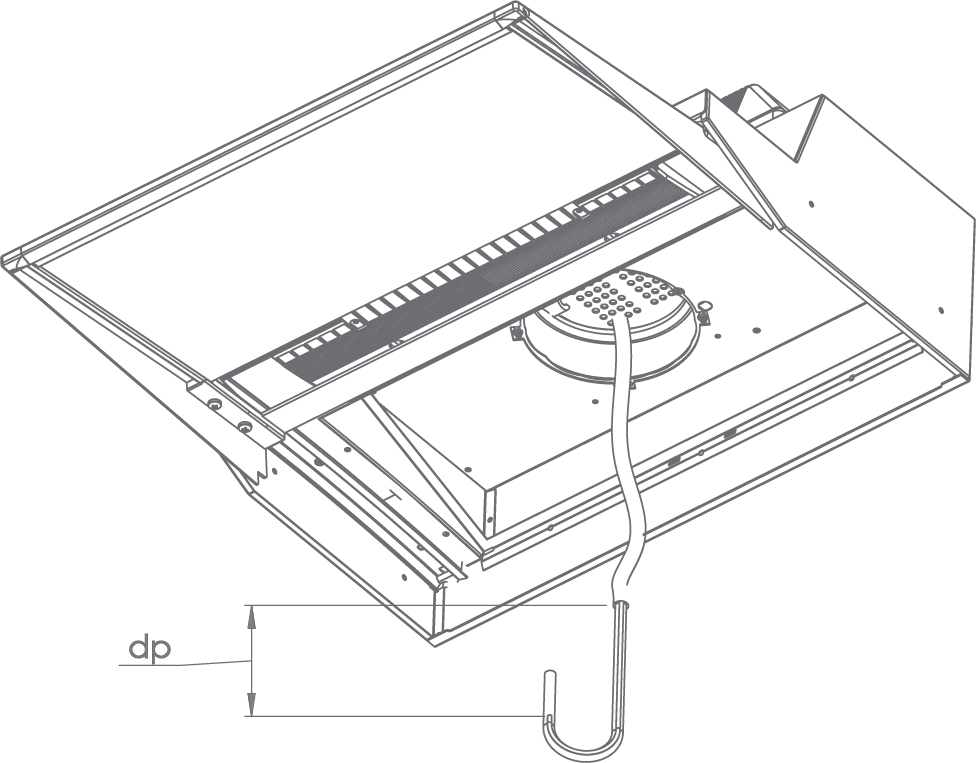

  • Statiskais spiediena zudums tiek mērīts aizbīdņa atverē, lietojot mērīšanas cauruli, kas atrodas piederumu somiņā (skat. attēlu).
  • Nosakiet gaisa plūsmas tilpumu veiktspējas diagrammā, pamatojoties uz izmērīto spiedienu un atvērto aizbīdņu atveru skaitu.

Gaisa plūsmas ātrumu, kas plūst caur Vallox Captura tvaika nosūcēju, kad aizbīdnis ir atvērts, var noteikt šādi:

  • Saskaitiet ēkas nosūces vārstu gaisa plūsmas ātrumus un atņemiet šo rezultātu no ventilācijas iekārtas režīma “Papildu ventilācija” nosūces gaisa plūsmas ātruma.

Regulēšana

  • Aizklājiet nepieciešamo aizbīdņa atveru skaitu ar magnētisko strēmeli, kas iekļauta tvaika nosūcēja komplektācijā.
Tabula 1. Tvaika nosūcēja standarta ventilācija (iestatījumi 2-8) - aizbīdnis aizvērtā novietojumā
Regulēšanas novietojums Atvērtas aizbīdņa atveres
2 2
3 3
4 4
5 5
6 6
7 7
8 8
  1. Statiskais spiediens Pa
  2. Gaisa plūsma dm3/s
