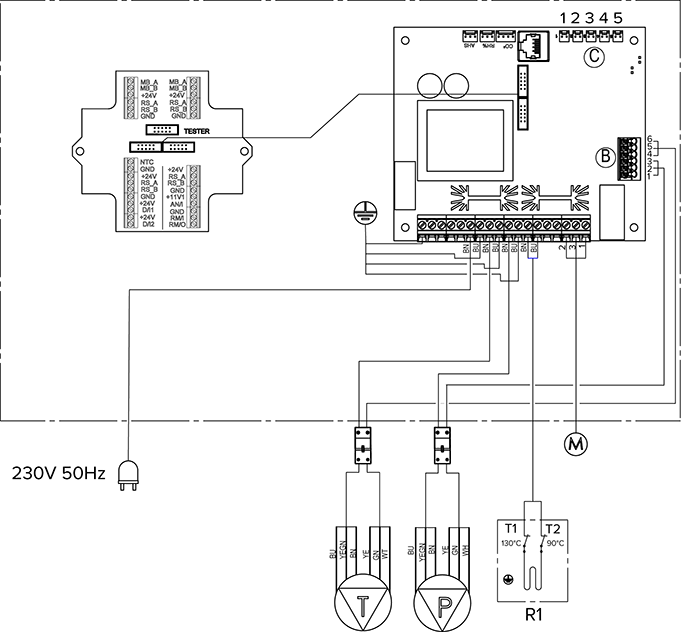

| A | Mātesplate | D/l2 | Digitālā ievade 2 |
| B |
- Nosūces gaisa ventilatora taho (WT)
- GND (GN)
- Nosūces gaisa ventilatora PWM (YE)
- Ieplūdes gaisa ventilatora taho (WT)
- GND (GN)
- Ieplūdes gaisa ventilatora PWM (YE)
| 11V1 | 11,1 V darba spriegums |
| C |
- Nosūces gaiss
- Āra gaiss
- Ieplūdes gaiss
- Izplūdes gaiss
- Ieplūdes gaiss no SA elementa
| AN/I | Analogā ievade 0–10 V līdzstrāva |
| D | LAN | RM/I | 24 V releja ievade |
| MB_A | Ārējais Modbus A signāls | RM/O | 24 V releja izvade |
| MB_B | Ārējais Modbus B signāls | T | Ieplūdes gaisa ventilators |
| +24 V | +24 V līdzstrāvas (DC) spriegums | P | Nosūces gaisa ventilators |
| GND | Digitālā un analogā zemējuma potenciāls | M | Aizbīdņa motors |
| RS_A | Vietējās aparatūras Modbus A signāls | AHS
| Pēcapsildes kontrole |
| RS_B | Vietējās aparatūras Modbus B signāls | CO2 | Iekšējais oglekļa dioksīda sensors |
| NTC | Ārējā temperatūras sensora savienotājs | %RH | Iekšējais mitruma sensors |
| D/l1 | Digitālā ievade 1 | R1 | Pēcapsildes rezistors ar 90 °C un 130 °C pārkaršanas aizsardzību |
