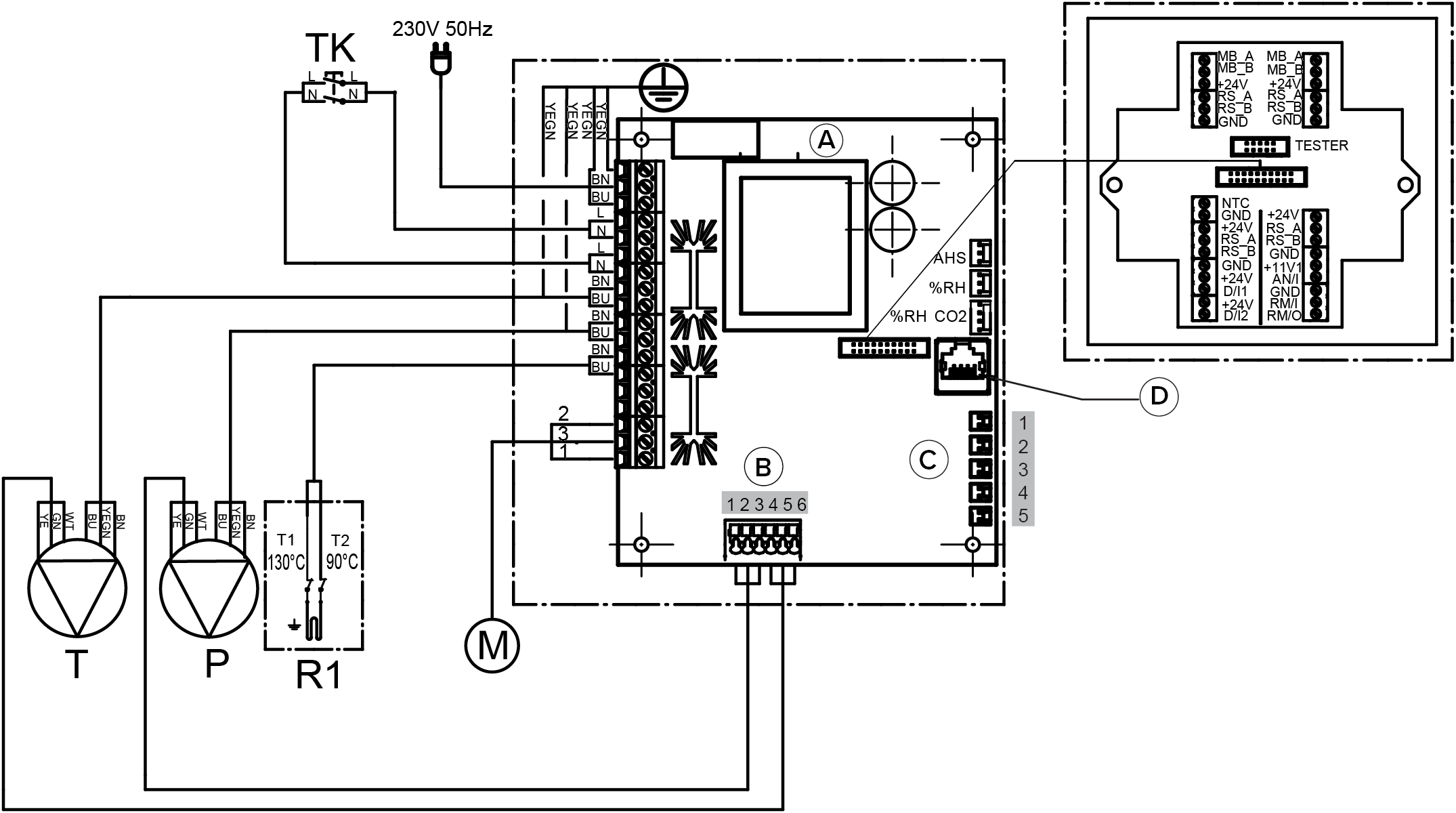

Iekšējais elektriskais savienojums

AMātesplate11V111,1V darba spriegums
B
  1. Nosūces gaisa ventilatora taho (WT)
  2. GND (GN)
  3. Nosūces gaisa ventilatora PWM (YE)
  4. Ieplūdes gaisa ventilatora taho (WT)
  5. GND (GN)
  6. Ieplūdes gaisa ventilatora PWM (YE)
AN/IAnalogā ievade 0–10 V līdzstrāva
C
  1. Nosūces gaiss
  2. Āra gaiss
  3. Ieplūdes gaiss
  4. Izplūdes gaiss
  5. Ieplūdes gaiss no SA elementa
RM/I24 V releja ievade
DLANRM/O24 V releja izvade
MB_AĀrējais Modbus A signālsTPieplūdes gaisa ventilators
MB_BĀrējais Modbus B signālsPNosūces gaisa ventilators
+24V+24V līdzstrāvas spriegums (DC)MAizbīdņa motors
GNDDigitālā un analogā zemes potenciālsTKDrošības slēdzis
RS_AVietējās aparatūras Modbus A signālsAHSPēcapsildes kontrole
RS_BVietējās aparatūras Modbus B signāls%RHIekšējais mitruma sensors
NTCĀra temperatūras sensora savienotājs%RH CO2Iekšējais mitruma un oglekļa dioksīda sensors
D/l1Digitālā ievade 1R1Pēcapsildes rezistors ar 90 °C un 130 °C pārkaršanas aizsardzību
D/l2Digitālā ievade 2
Tabula 1. Kabeļu krāsas
KodsKrāsaKodsKrāsa
BKMelnsGYPelēks
BUZilsYEDzeltens
BNBrūnsYEGNDzeltenzaļš
WTBalts
