Wandmontage
Anmerkung
- Das ValloPlus 240 MV-K wird mit der Montageplatte aus dem Lieferumfang an der Wand montiert. Die Deckenmontageplatte „DMP“ kann für das ValloPlus 240 MV-K nicht verwendet werden.
- Beachten Sie, dass Sie das Gerät zum Einhängen ca. 10 mm über die Montageplatte heben müssen. Der Mindestabstand zur fertigen Decke beträgt 30 mm.
- Montieren Sie das Gerät nicht an einer hohlen, widerhallenden Trennwand oder an einer Schlafzimmerwand. Falls notwendig, unterbinden Sie die Schallübertragung.
-

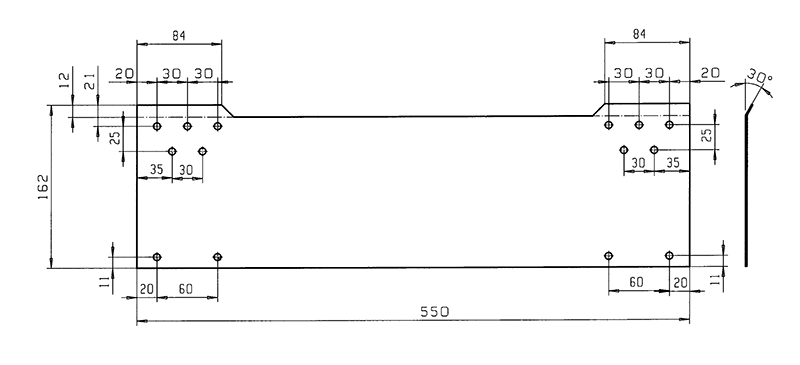

Markieren Sie die Befestigungspunkte an der Wand. Sie können dazu die Montageplatte als Schablone verwenden (Maße siehe Abbildung). Achten Sie beim Anzeichnen auf die waagrechte Position der Montageplatte!
Bohren Sie die Befestigungspunkte, setzen Sie geeignete Dübel und Schrauben ein und befestigen Sie die Montageplatte.
Die Anschlusskabel (oben) können später links oder rechts aus dem Gerät herausgeführt werden. Die beiden Kabel (unten) lassen Sie vorerst nach unten hängen, diese werden später mit der Dunstabzugshaube verbunden. Die Kabel nicht quetschen!

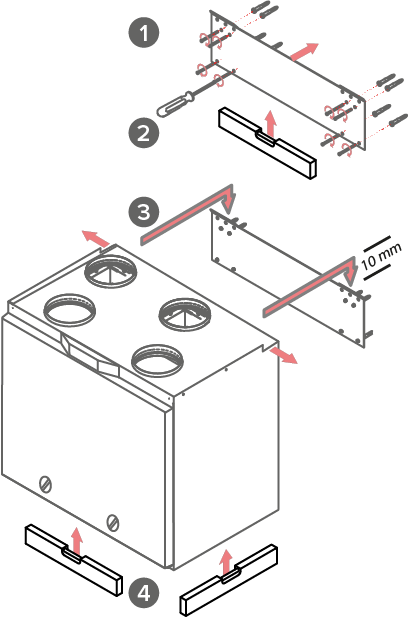

Hängen Sie das ValloPlus 240 MV-K auf die Montageplatte. Achten Sie darauf, dass die Befestigungspunkte links und rechts am Gerät, sowie links und rechts an der Montageplatte ineinander greifen.
Kontrollieren Sie nochmals die waagrechte Lage in beiden Achsen.
