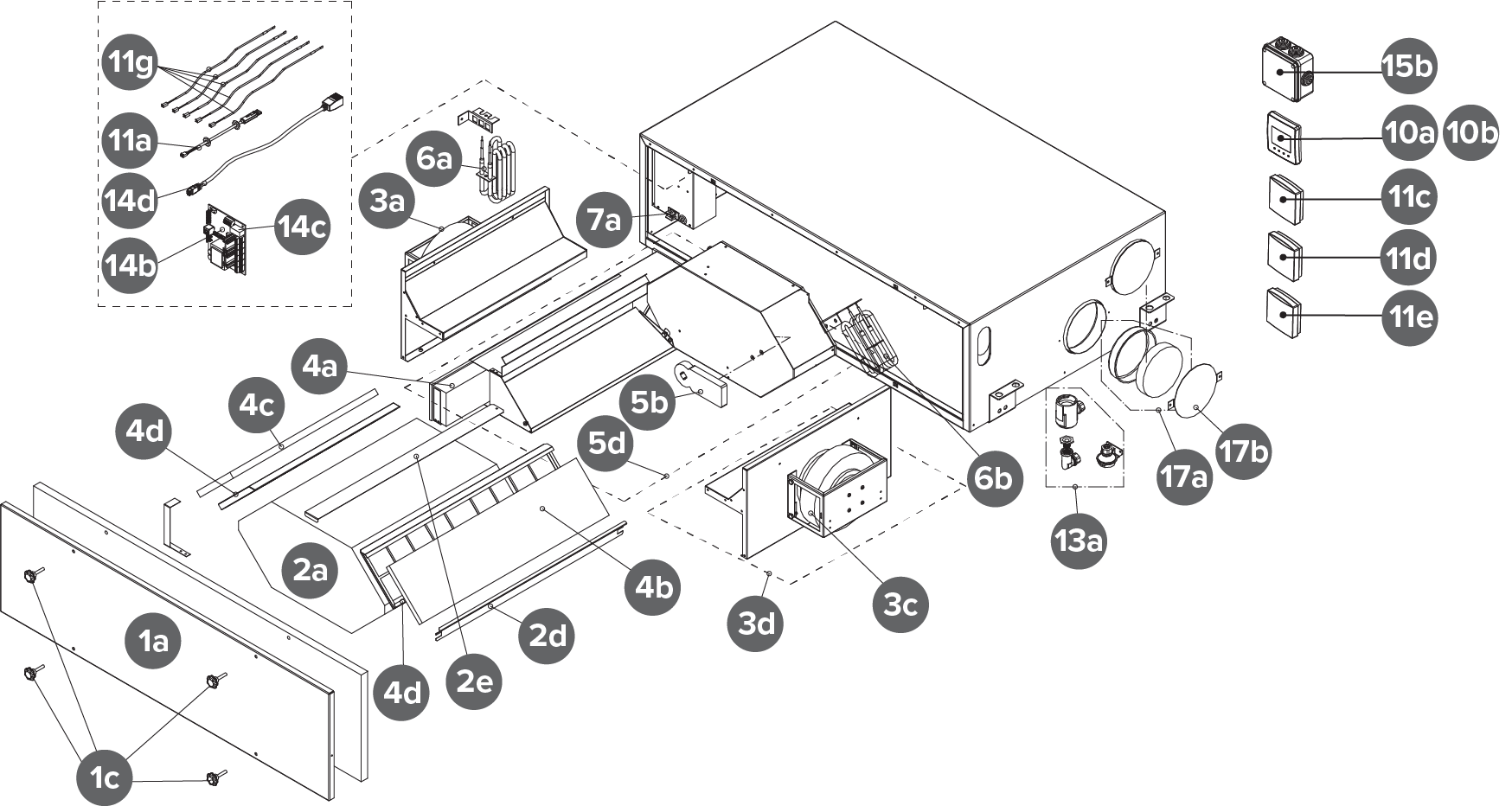

Explosionszeichnung und Teileverzeichnis
| Nr. | Teil | Nr. | Teil |
|---|---|---|---|
| 1a | Tür | 6b |
Zusatzheizregister, R-Modell (optional) Zusatzheizregister, L-Modell (optional) |
| 1c | Türschrauben | 7a | Sicherheitsschalter |
| 2a |
Wärmetauscher (Kunststoff) Wärmetauscher (Aluminium) Wärmetauscher (Enthalpie) |
10a | Bedienelement (optional) |
| 2d | Seitlicher Dichtungsstreifen des Wärmetauschers | 11a | Interner Feuchte- und Kohlendioxidsensor |
| 2e | Oberer Dichtungsstreifen des Wärmetauschers | 11c | CO2-Sensor (optional) |
| 3a | Abluftventilator | 11d | Feuchtesensor (optional) |
| 3c | Zuluftventilator | 11e | VOC-Sensor (optional) |
| 3d | Ventilator-Baugruppe, Modell R und L | 11g | Temperatursensor (Set) |
| 4a | Feinstaubfilter Zuluft | 13a | Silent-Klick Sifon |
| 4b | Grobstaubfilter Zuluft | 14b | Hauptplatine |
| 4c | Grobstaubfilter Abluft | 14c | Feinsicherung 63 mA, träge 5x20mm |
| 4d | Filterhalterung (Grobstaubfilter Zuluft) | 14d | Netzwerkkabel |
| 5b | Klappenmotor | 15b | Klemmkasten |
| 5d | Baugruppe Wärmetauscher-Bypassklappe | 17a | Stecker |
| 6a |
Nachheizregister, R-Modell (optional) Nachheizregister, L-Modell (optional) |
17b | Abdeckplatte 125 mm |
