Warmwasser-Nachheizregister - WNH-Modell

Heizleistung

Die Messungen wurden bei einer Wassertemperatur von t_v = 55 °C durchgeführt.

Die weiteren Kennlinien (t_v = 40 °C, t_v = 70 °C, t_v = 85 °C) wurden aus diesen Messungen berechnet.

A: Heizleistung kW
B: Temperaturdifferenz Heizkreis t_v-t_r °C
C: Wasserdurchfluss l/s
D: Luftmenge dm³/s
t_a1: Zulufttemperatur vor dem Warmwasser-Nachheizregister
t_v: Vorlauftemperatur Warmwasser-Nachheizregister
t_r: Rücklauftemperatur Warmwasser-Nachheizregister

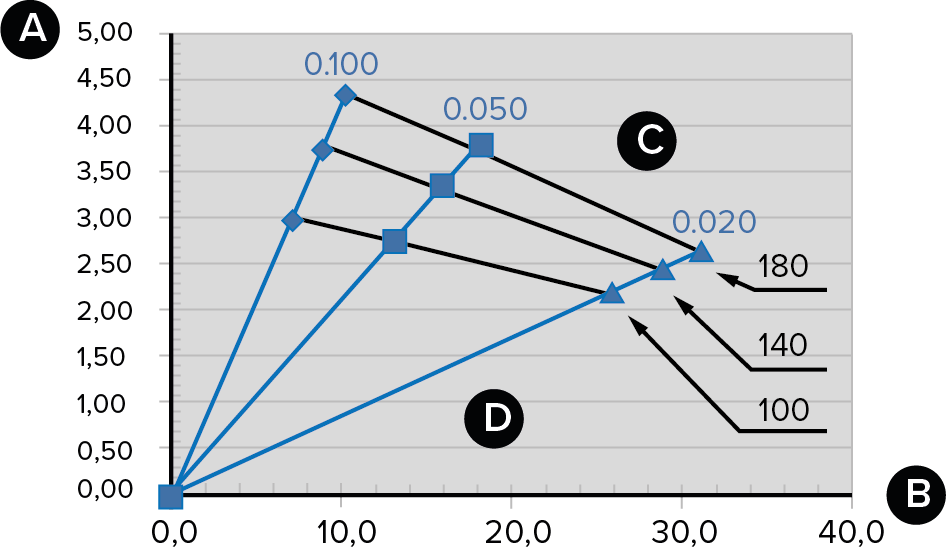

Abbildung 1. ValloPlus 850 MV Warmwasser-Nachheizregister t_a1 = 15 °C, t_v = 55 °C

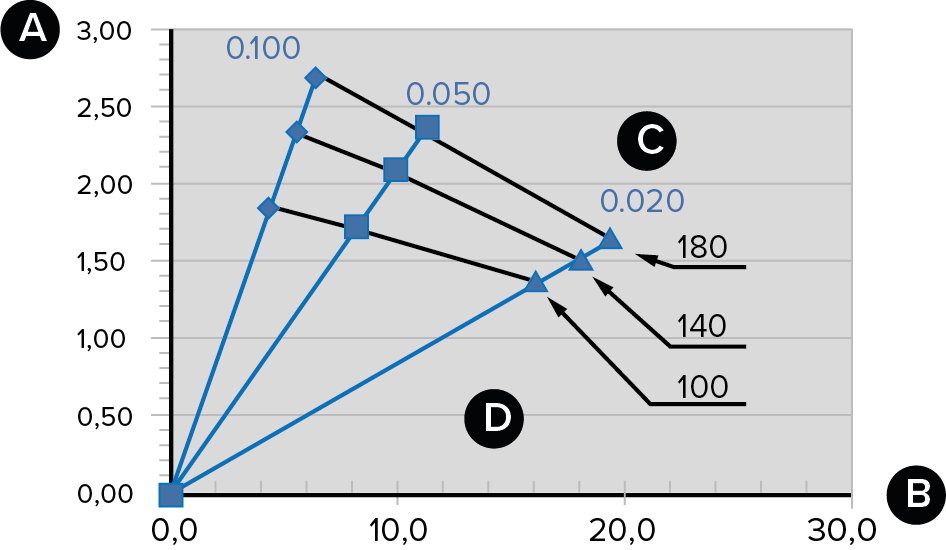

Abbildung 2. ValloPlus 850 MV Warmwasser-Nachheizregister t_a1 = 15 °C, t_v = 40 °C

Abbildung 3. ValloPlus 850 MV Warmwasser-Nachheizregister t_a1 = 15 °C, t_v = 70 °C

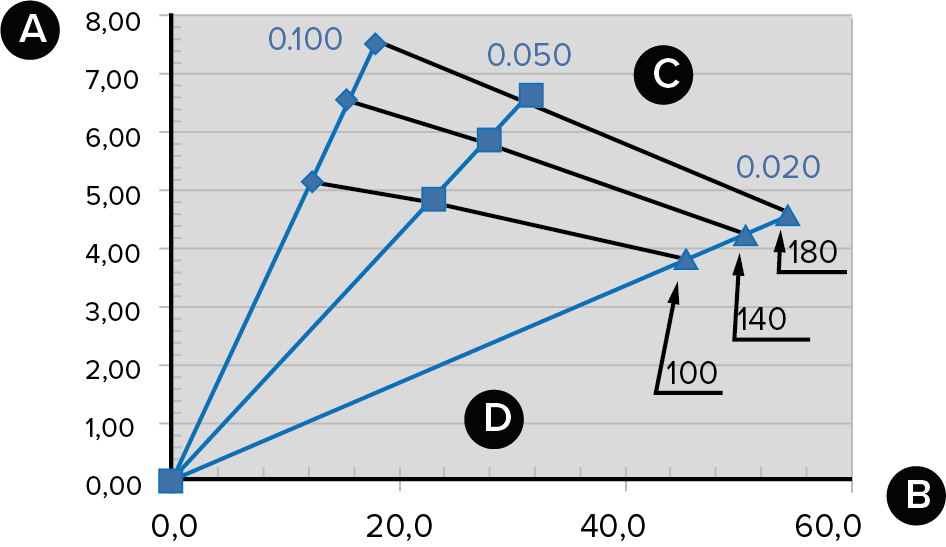

Abbildung 4. ValloPlus 850 MV Warmwasser-Nachheizregister t_a1 = 15 °C, t_v = 85 °C

Tabelle 1. Druckverlust
Wasserdurchfluss l/s	Druckverlust kPa
0.100	53
0.075	31
0.050	14.5
0.040	9.5
0.025	4.0
0.020	2.7
