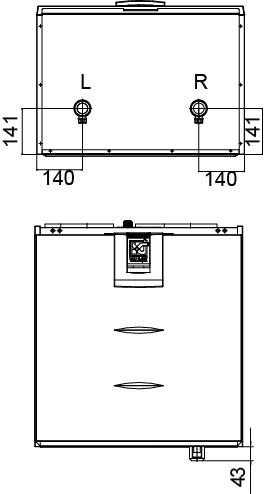

Abmessungen und Kanal-Anschlüsse

Abbildung 1. Abmessungen und Kanal-Anschlüsse

Innendurchmesser des Innenstutzens: 125 mm.

Kanal-Anschlüsse

  1. Zuluft aus dem Gerät zur Wohnung
  2. Abluft aus der Wohnung zum Gerät
  3. Fortluft vom Gerät nach außen
  4. Außenluft zum Gerät

Positionen der Träger für den Wärmetauscher

Abbildung 2. ValloPlus 350 MV
  1. Zuluft
  2. Abluft
  3. Grobfilter
  4. Feinfilter
  5. Oberer Träger für den Wärmetauscher
  6. Unterer Träger für den Wärmetauscher
