Entfernen des Heizregisters

WARNUNG:
Wenn Sie die obere Tür des Vallox-Lüftungsgerätes öffnen, schaltet der Sicherheitsschalter das Gerät automatisch stromlos. Trennen Sie das Vallox-Lüftungsgerät immer vom Netz, bevor Sie mit der Wartung beginnen.

Entfernen Sie das Heizregister wie folgt:

  1. Ziehen Sie den Netzstecker des Lüftungsgeräts aus der Steckdose.
  2. Öffnen Sie die Türen des Geräts.

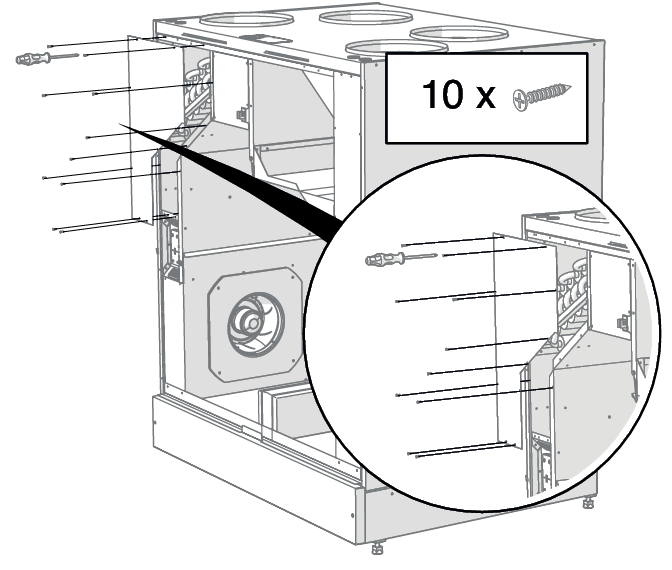

  3. Öffnen Sie das Gehäuse des Heizregisters durch Lösen der Halterungsschrauben (10 PZ2 Schrauben).

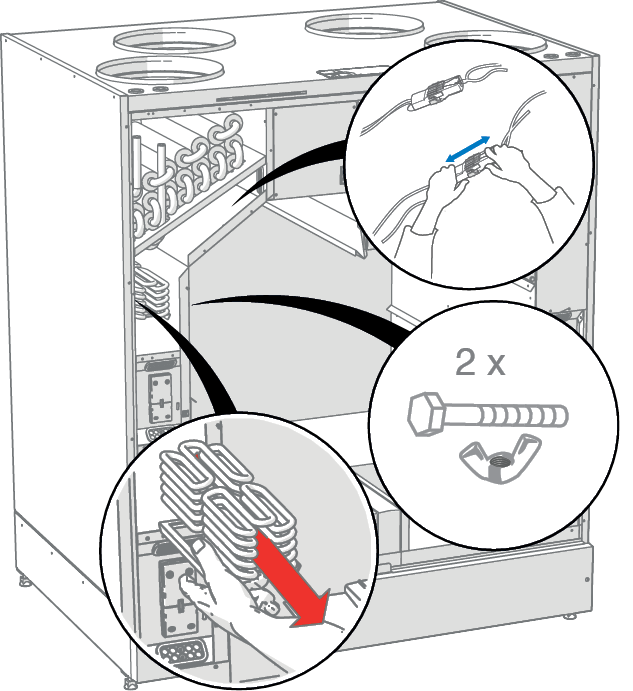

  4. Entfernen Sie den Steckverbinder des Heizregisters wie folgt:
    1. Drücken Sie auf die Verriegelungsvorrichtung.
    2. Trennen Sie den Steckverbinder.
  5. Lösen Sie die beiden Flügelschrauben, welche das Heizregister mit dem Lüftungsgerät verbinden.
  6. Heben Sie das Heizregister aus dem Lüftungsgerät.
    WARNUNG:

    Achten Sie darauf, dass das Heizregister nicht heiß ist, bevor Sie es aus dem Gerät nehmen.

  7. Um das Lüftungsgerät wieder zusammenzusetzen, befolgen Sie die oben genannten Schritte in umgekehrter Reihenfolge.
    WARNUNG:

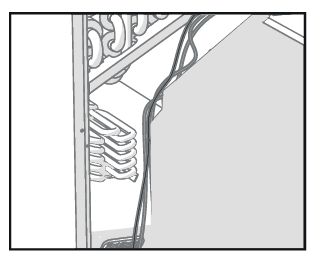

    Brandgefahr! Brandgefahr! Verbinden Sie die Kabel so, dass diese das Heizregister nicht berühren.
