Relais-Einstellungen konfigurieren
Das Relais wird zur Steuerung von Geräten verwendet, die mit dem Kanalregister verbunden sind, wie z. B. die Pumpe oder das Magnetventil. Bitte beachten Sie, dass die Spannung des Relais nur 24 V beträgt, so dass z. B. ein Schütz installiert werden muss, um die 230-VAC-Versorgung zu steuern.

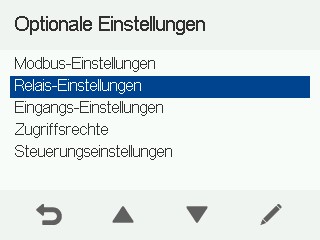

- Öffnen Sie Relais-Einstellungen.

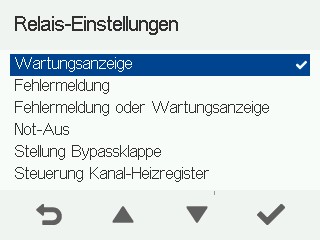

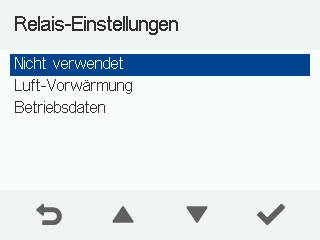

- Wählen Sie eine Relais-Einstellung.
Wählen Sie Wartungserinnerung, um z. B. der Dunstabzugshaube oder dem Gebäudeautomatisierungssystem die Notwendigkeit eines Filterwechsels zu signalisieren.
Wählen Sie Fehlermeldung, um z. B. der Dunstabzugshaube oder dem Gebäudeautomatisierungssystem einen Lüftungsgerätefehler zu signalisieren.
Wählen Sie Fehlermeldung und Wartungserinnerung, um z. B. der Dunstabzugshaube oder dem Gebäudeautomatisierungssystem einen Lüftungsgerätefehler und die Notwendigkeit eines Filterwechsels zu signalisieren.
Wählen Sie Not-Halt, um z. B. der Dunstabzugshaube oder dem Gebäudeautomatisierungssystem zu signalisieren, wenn der Not-Halt aktiviert wird.
Wählen Sie Bypass-Klappenstellung, um dem Gebäudeautomatisierungssystem die Bypass-Klappenstellung des Lüftungsgeräts signalisieren. Es gibt die Wärmerückgewinnungs- oder Bypass-Modus-Stellung.
Wählen Sie Kanalregisterregelung, um das externe Flüssigkeitsregister des Lüftungsgeräts, z. B. ein MLV-Register, über das Gerät zu steuern. Diese Einstellung wird in besonderen Situationen gewählt, wenn ein Kanalregister im Lüftungskanalsystem installiert ist.
Wählen Sie Luftheizung, um z. B. ein Flüssigkeitsheizregister im Zuluftkanal mit dem Lüftungsgerät zu steuern.
Wählen Sie Ein/Aus-Zustand, um z. B. dem Gebäudeautomatisierungssystem zu signalisieren, wenn das Lüftungsgerät ausgeschaltet wurde oder die Ventilatoren angehalten haben. Die Einstellung für den Ein/Aus-Zustand kann auch zur Steuerung von externen Schiebern verwendet werden.
- Konfigurieren Sie die Relais-Einstellungen.
- Fahren Sie mit der Einrichtung fort, indem Sie OK wählen:
