Befestigung des Lüftungsgeräts an der Deckenmontageplatte

WARNUNG:

Das Lüftungsgerät ist sehr schwer. Führen Sie die Montage nicht allein durch.

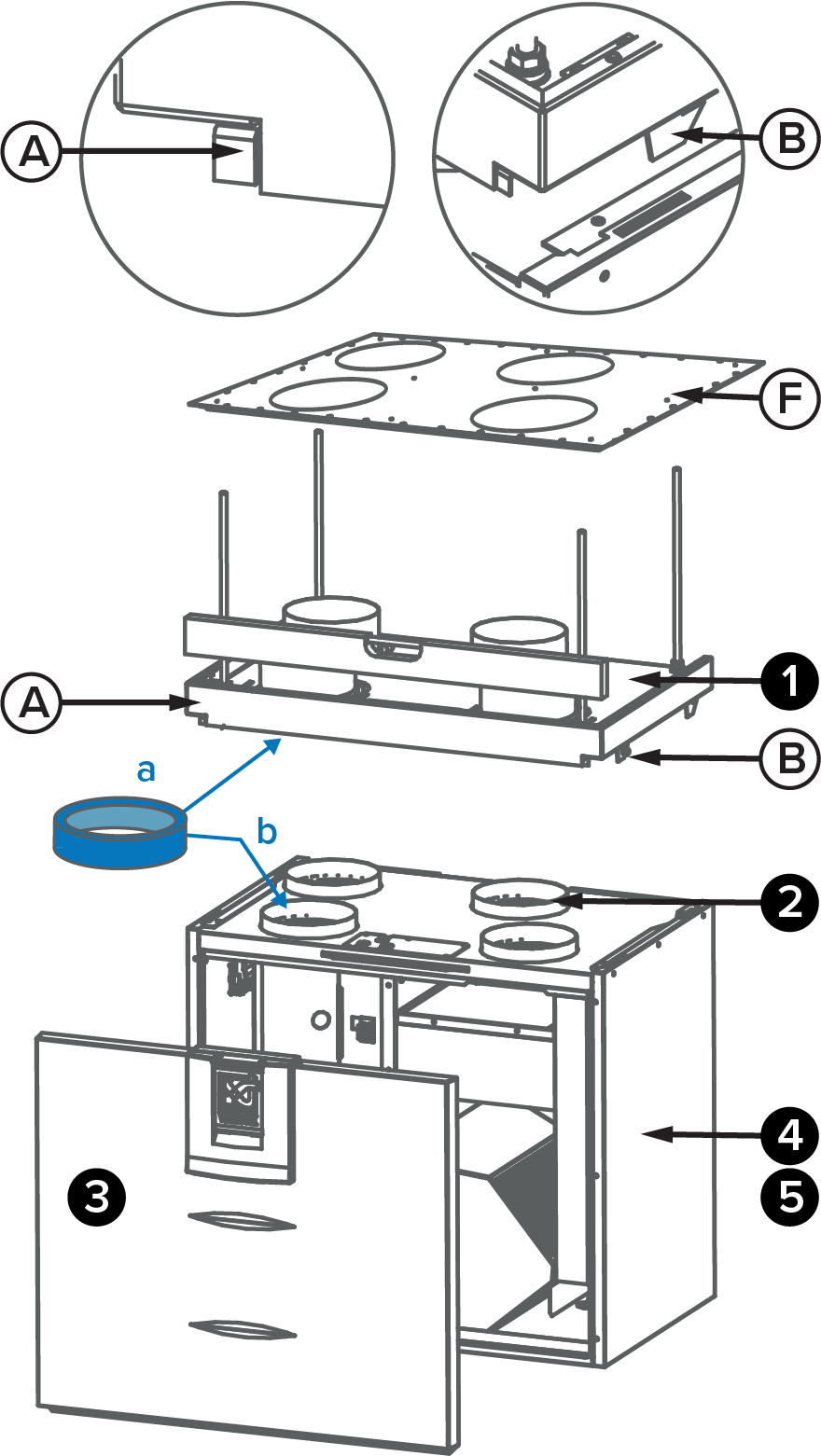

  1. Montieren Sie die Deckenmontageplatte mit M8-Gewindestangen, so dass sie waagerecht ausgerichtet ist.
    Anmerkung:
    Die Gewindestangen müssen 5 mm oder weniger unter der Befestigungsmutter enden. Die Deckenmontageplatte darf nicht zu fest an der Decke montiert werden. Vergewissern Sie sich, dass sich die Führungsschienen durch Ziehen an den Bedienhebeln (A) in ihre ursprüngliche Position bewegen lassen. Die Oberkanten der weißen Abdeckleiste der Deckenmontageplatte können gegen die Decke montiert werden. Alternativ kann eine verdeckte Befestigungsmethode verwendet werden. In diesem Fall kann die Decke 20 mm oder weniger von der oberen weißen Abdeckleiste entfernt sein.
  2. Dichtungsscheiben installieren oder überprüfen:
    • 270 - Setzen Sie die Dichtungsscheiben in die Abluftmanschetten des Lüftungsgerätes ein.
    • 350 - Vergewissern Sie sich, dass die Dichtungsscheiben in den Abluftmanschetten unter der Deckenmontageplatte angebracht sind.
  3. Entfernen sie die Gerätetür, bevor Sie das Lüftungsgerät an der Decke montieren.
  4. Entfernen sie die Gerätetür, bevor Sie das Lüftungsgerät an der Decke montieren.
    Anmerkung:
    Denken Sie daran, eine Wartungsklappe in der Decke vorzusehen, so dass auf die Anschlusskabel und -box zugegriffen werden kann. Der Abstand zwischen der Wartungsklappe und der Deckenmontageplatte muss etwa 500 mm betragen.

    Alternativ können die Kabel auch zwischen der Deckenmontageplatte und dem Lüftungsgerät zur Rückwand geführt werden. Wenn das Lüftungsgerät angehoben und gegen die Deckenmontageplatte gedrückt wird, rastet es ein. Gegebenenfalls müssen Sie die Befestigungshaken der Deckenmontageplatte (B) in die Nuten an den Seitenwänden des Lüftungsgerätes einführen. An den vorderen unteren Ecken der Deckenmontageplatte befinden sich Bedienhebel (A). Wenn sich die Hebel wieder auf gleicher Höhe mit der weißen Abdeckleiste der Deckenmontageplatte befinden, ist das Gerät arretiert.

  5. Bei Bedarf kann das Gerät von der Deckenmontageplatte gelöst werden. Entfernen Sie die Tür des Geräts. Heben Sie das Gerät leicht an und ziehen Sie gleichzeitig an beiden Bedienhebeln (A), um das Gerät von der Deckenmontageplatte zu lösen.

Dachbodendurchführungsplatte:

Tipp:
Sie können das Gerät von der Deckenmontageplatte lösen, indem Sie das federbelastete Profil in die vom Pfeil angezeigte Richtung ziehen (ausführlichere Informationen werden liegen der Deckenmontageplatte bei).
