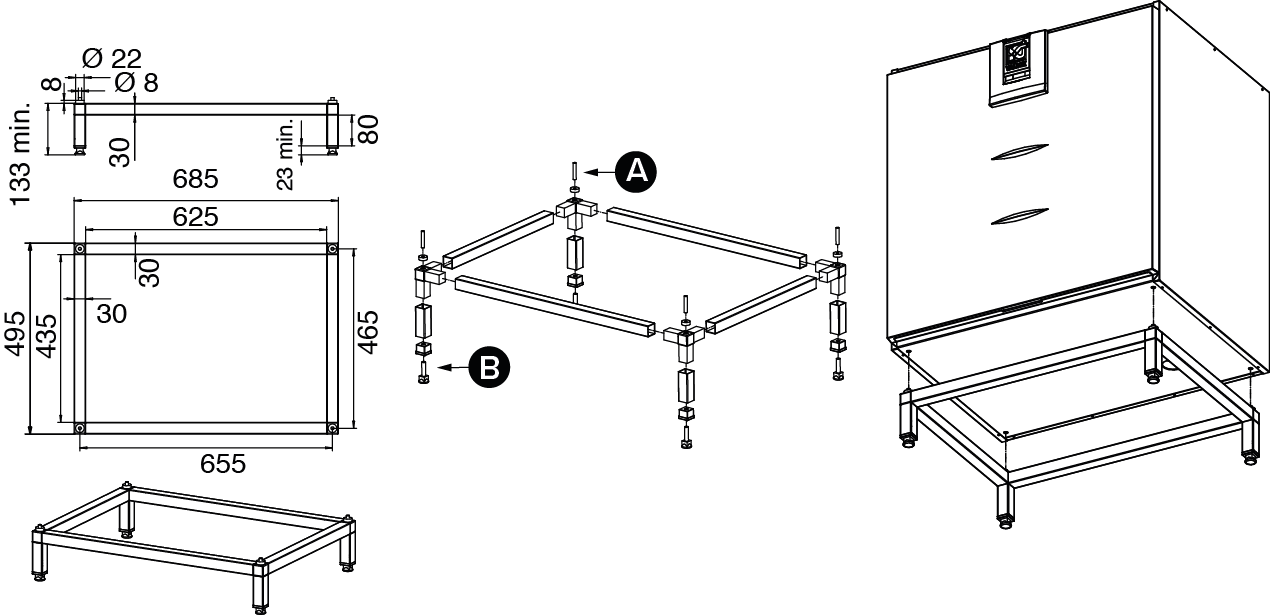

Befestigung auf einem Fußgestell

ValloPlus 510 MV muss immer auf einem Fußgestell auf dem Boden oder an der Wand mit einer Montageplatte montiert werden. Das Fußgestell ist optional.

HINWEIS:
Installieren Sie das Lüftungsgerät an einem Ort, an dem die Temperatur nicht unter +10 °C fällt.

A — Gewindestange M8 x 35, Gewinde nach oben kürzen.

B — Die Länge der Stellschraube ist 37 mm.

  1. Stellen Sie den Sockel mit den verstellbaren Beinen so ein, dass er waagrecht steht.
  2. Entfernen Sie die Gummistopfen (4 Stück) auf der Geräteunterseite.
  3. Setzen Sie das Gerät auf den Sockel, so dass die Stangen des Sockels in die Öffnungen auf der Geräteunterseite passen.
Stellen Sie sicher, dass das Gerät nach der Montage horizontal ausgerichtet ist.
