Modbus-asetukset

Mikäli ilmanvaihtokone liitetään Modbus-väylän kautta esimerkiksi kiinteistöautomaatiojärjestelmään, määritä Modbus-asetukset. Modbus-asetukset koostuvat seuraavista asetuksista:
  • Ilmanvaihtokoneen Modbus-osoite
  • Modbus-väylän baudimäärä
  • Modbus-väylän pariteetti
  • Modbus-väylän stop-bitti.
Alla kuvataan kaikkien Modbus-asetusten määrittäminen yllä mainitussa järjestyksessä. Näiden ohjeiden avulla voit myös asettaa yksittäisiä arvoja, kuten pelkän Modbus-osoitteen.

Kun haluat asettaa Modbus-asetukset:

  1. Valitse Asetukset:
  2. Valitse nuolipainikkeilla Ammattilaisasetukset.
  3. Valitse Hyväksy:
  4. Valitse nuolipainekkeilla I/O- ja väyläasetukset.

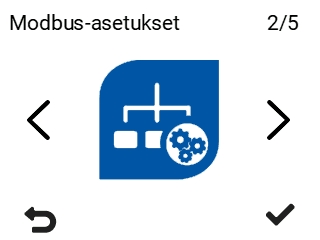

  5. Valitse nuolipainikkeilla Modbus-asetukset.
  6. Valitse Hyväksy:

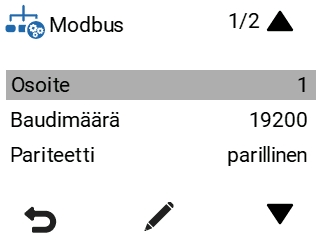

    Modbus-valikko avautuu.

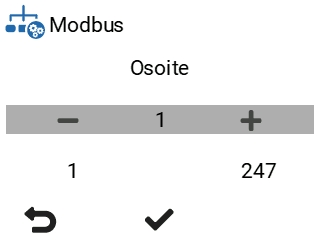

  7. Aseta ilmanvaihtokoneen Modbus-osoite Nuoli ylös- ja Nuoli alas-painikkeilla. Voit asettaa osoitteen väliltä 1—247.

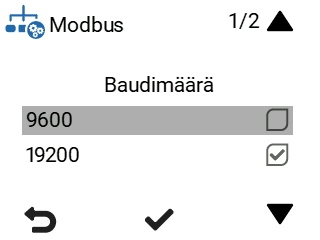

  8. Aseta Modbus-väylän Baudimäärä Nuoli ylös- ja Nuoli alas-painikkeilla. Vaihtoehdot ovat 9600, 19200, 38400, 57600 tai 115200.

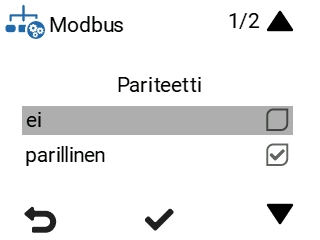

  9. Aseta Modbus-väylän Pariteetti Nuoli ylös- ja Nuoli alas-painikkeilla.

    Vaihtoehdot ovat:

    • ei — Ei pariteettia

    • parillinen — Parillinen pariteetti

    • pariton — Pariton pariteetti.

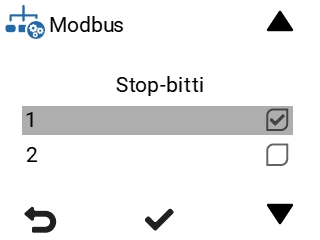

  10. Aseta Modbus-väylän Stop-bitti Nuoli ylös- ja Nuoli alas-painikkeilla. Vaihtoehdot ovat 1 tai 2.
  11. Valitse Hyväksy:
Modbus-asetukset on nyt määritetty.
