Tulo- ja poistoilmamäärät ja ottotehot

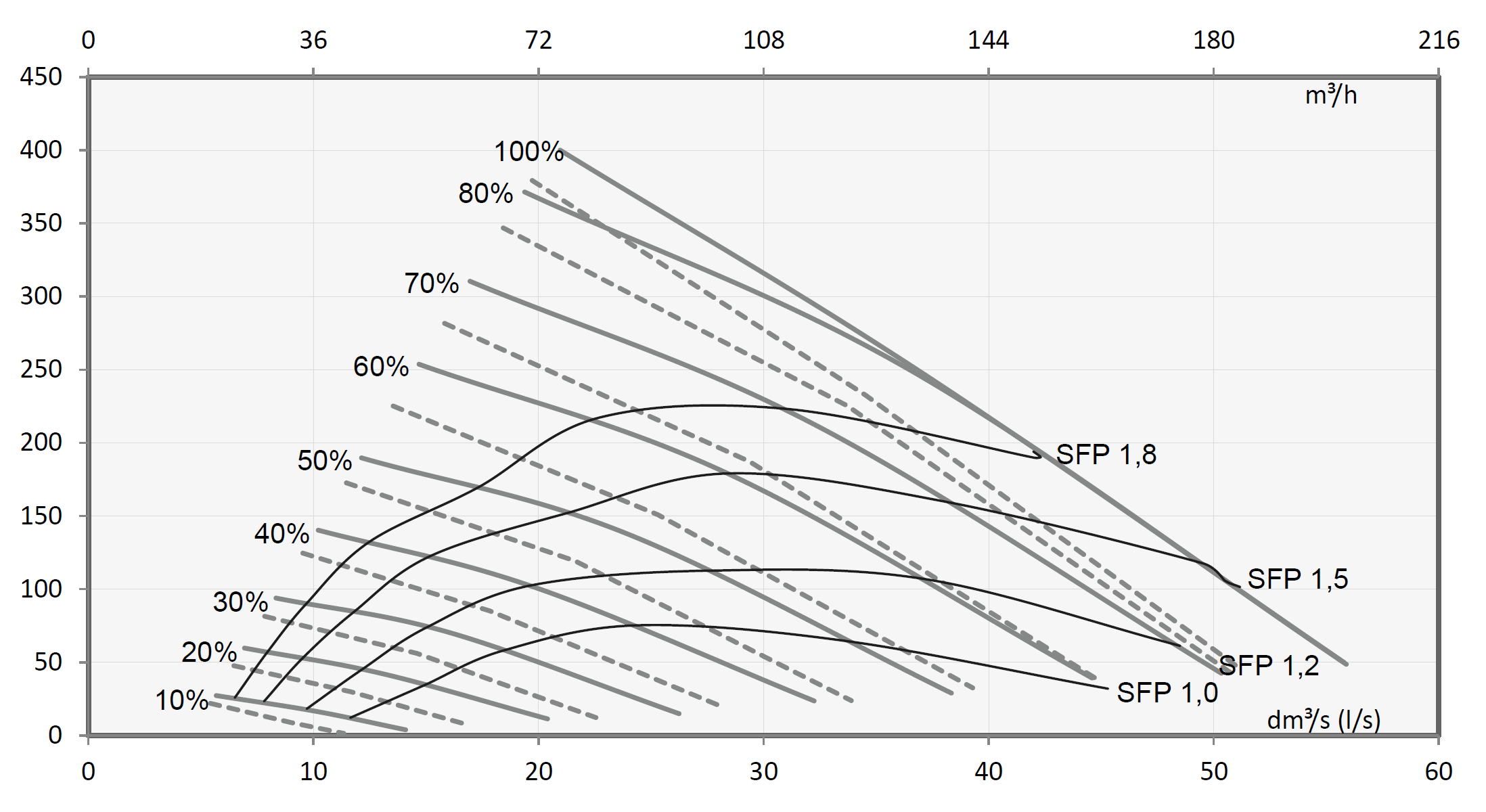

Kuva 1. Tulo- ja poistoilmamäärät
Taulukko 1. Tulo-ja poistoilmamäärät - kaavion kuvaus
Umpiviiva (—)Poistoilma
Katkoviiva (- -)Tuloilma
SFP=Ottoteho (yht.) (W) Ilmavirta (max) ( dm3 /s)

SFP-luvun (Specific Fan Power) suositusarvo <1,8 (kW m3/s). Alhaisemmalla kokonaispaineella SFP pienenee kyseisellä nopeudella.

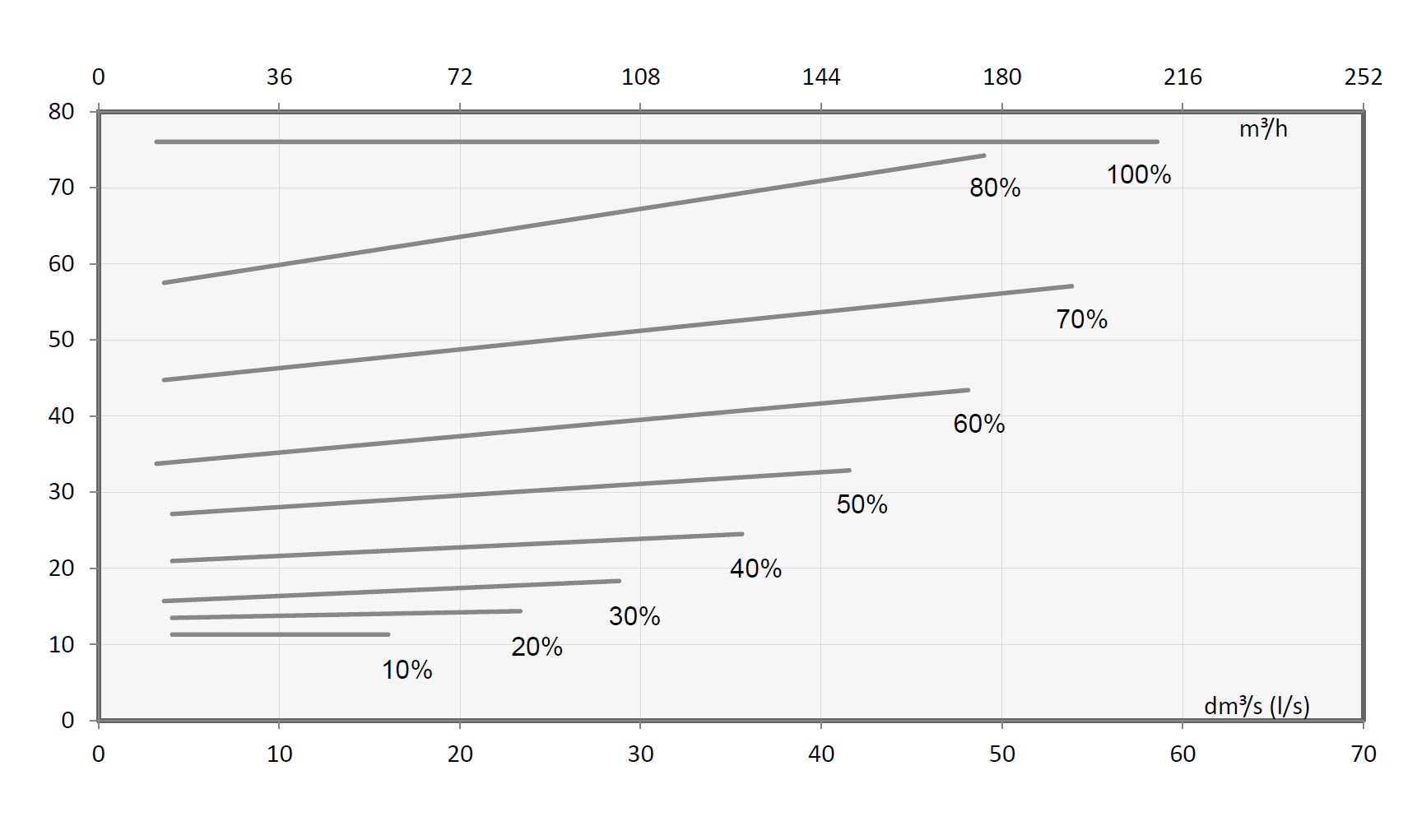

Kuva 2. Puhaltimien ottotehot
