Digitaalitulojen asetukset

Digitaalituloa käytetään, kun ilmanvaihtokoneen toimintoja ohjataan ulkoisella kärkitiedolla. Digitaalitulot kytketään ilmanvaihtokoneen kytkentäkotelon D/I 1 ja +24 V tai D/I 2 ja +24 V liittimiin. Huomaa, että ohjelmoitavan sisääntulon voi kytkeä kumpaankin digitaalituloon, mutta näillä on aina yhteiset asetukset.

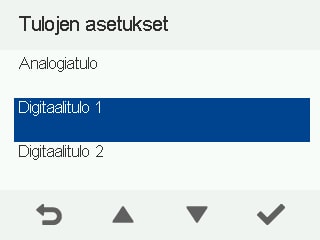

  1. Avaa Digitaalitulon asetukset.
  2. Aseta Digitaalitulon asetukset.

    Digitaalitulojen asetukset:

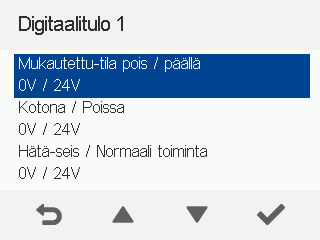

    • Mukautettu-tila pois / päällä — Käytetään kompensoimaan esimerkiksi takan, liesikuvun tai keskuspölynimurin aiheuttamaa alipainetta.

    • Kotona / Poissa — Ohjaa ilmanvaihtokonetta joko Kotona- tai Poissa-tilaan ulkoisen kärkitiedon, esimerkiksi kytkimen perusteella.

    • Hätä-seis / Normaali — Sammuttaa ilmanvaihtokoneen ulkoisen hätä-seis-tiedon, esimerkiksi VAK-järjestelmän tai kytkimen perusteella. Huomaa, älä valitse Hätä-seis-toimintoa, mikäli digitaalituloon ei ole kytketty 24 V jännitettä.

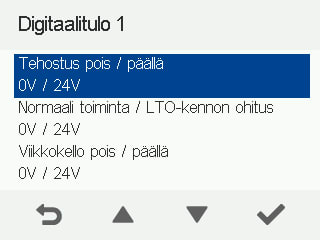

    • Tehostus pois / päällä — Ohjaa ilmanvaihtokoneen Tehostus-tilaan ulkoisen kärkitiedon, esimerkiksi liesikuvun tai kytkimen perusteella.

    • Normaali toiminta / LTO-kennon ohitus — Pakottaa LTO-kennon ohituksen päälle. Huomaa, että LTO-kenno menee ohitukselle vain, jos ulkoilman lämpötila on yli 5 °C.

    • Viikkokello pois / päällä — Asettaa viikkokello-ohjauksen päälle tai pois päältä ulkoisen kärkitiedon, esimerkiksi kytkimen perusteella.

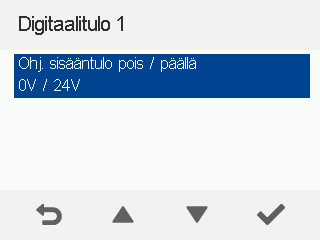

    • Ohj sisääntulo pois / päällä
