Kanavapatterin ohjaus

Kanavapatteri voidaan sijoittaa ulkoilma- tai tuloilmakanavaan. Mikäli patteri on sijoitettu ulkoilmakanavaan, sitä voidaan käyttää sekä etulämmitykseen että viilennykseen, pelkästään etulämmitykseen tai pelkästään viilennykseen. Mikäli kanavapatteri on sijoitettu tuloilmakanavaan, sitä voidaan käyttää pelkästään viilennykseen.

Kanavapatterin voi asettaa toimimaan automaattisesti tai manuaalisesti:

  • Automaattinen — Kesällä tuloilman lämpötila pidetään lämpötila-asetuksessa. Talvella kanavapatteri käynnistyy, kun ulkoilman lämpötila laskee alle talviasetuksen.
  • Manuaalinen — Kesällä kanavapatteri käynnistyy, kun ulkoilman lämpötila nousee yli kesäasetuksen. Talvella kanavapatteri käynnistyy, kun ulkoilman lämpötila laskee alle talviasetuksen.
Tuloilmakanavan kondenssiriskin ehkäisemiseksi voit valita tuloilmarajan säätötavaksi automaattinen tai manuaalinen:
  • Automaattinen — Tuloilmaraja säätyy automaatisesti poistoilman kastepisteen mukaan. Kun tuloilman lämpötila laskee liian matalaksi, kanavapatteri pysähtyy.
  • Manuaalinen — Tuloilmarajan voi asettaa manuaalisesti. Kun tuloilman lämpötila laskee asetettuun arvoon, kanavapatteri pysähtyy.
Tärkeää:

Ota huomioon kondenssiriski kanavapatterin asetuksia muutettaessa.

  1. Valitse Asetukset:
  2. Valitse nuolipainikkeilla Ammattilaisasetukset.
  3. Valitse Hyväksy:
  4. Valitse nuolipainikkeilla I/O- ja väyläasetukset.
  5. Valitse Hyväksy:
  6. Valitse nuolipainikkeilla Releasetukset.
  7. Valitse Hyväksy:

    Releasetukset -näyttö avautuu.



  8. Valitse releen toimintatavaksi nuolipainikkeilla Kanavapatterin ohjaus.

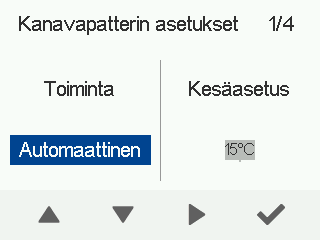

    Kanavapatterin asetukset -näyttö avautuu.

  9. Aseta kanavapatterin toiminta nuolipainikkeilla. Vaihtoehdot ovat:
    • Automaattinen
    • Manuaalinen
  10. Valitse Nuoli oikealle.

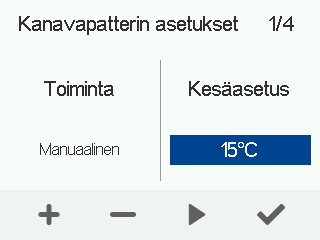

  11. Aseta kesäasetus Plus- ja Miinus-painikkeilla.
    Huomautus:

    Mikäli olet valinnut kanavapatterin toiminnaksi automaattisen, et voi muuttaa kesäasetusta. Kesäasetuksen säätöväli on +10 °C - +25 °C. Tehdasasetus on +15 °C.

  12. Valitse Nuoli oikealle.

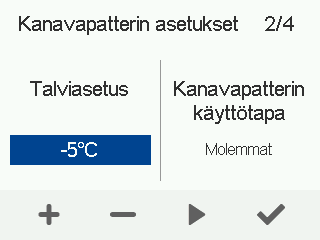

  13. Aseta talviasetus Plus- ja Miinus -painikkeilla. Talviasetuksen säätöväli on -10 °C - +5 °C. Tehdasasetus on -5 °C.
  14. Valitse Nuoli oikealle.

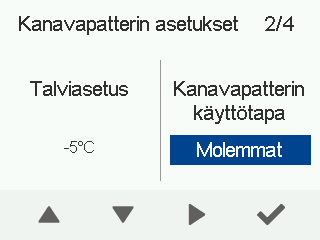

  15. Valitse kanavapatterin käyttötapa nuolipainikkeilla.

    Vaihtoehdot ovat:

    • Molemmat — Kanavapatteria käytetään etulämmitykseen ja viilennykseen.
    • Etulämmitys — Kanavapatteria käytetään vain etulämmitykseen.
    • Viilennys — Kanavapatteria käytetään vain viilennykseen.
  16. Valitse Nuoli oikealle.
  17. Aseta tuloilmaraja säätötapa nuolipainikkeilla. Vaihtoehdot ovat:
    • Automaattinen — Tuloilmaraja säätyy automaatisesti poistoilman kastepisteen mukaan.
    • Manuaalinen — Tuloilmarajan voi asettaa manuaalisesti.
  18. Valitse Nuoli oikealle.
  19. Aseta tuloilmarajan säätö nuolipainikkeilla. Tuloilmarajan säätöväli on +12 °C - +25 °C.
    Huomautus:

    Mikäli olet valinnut tuloilmarajan automaattiseksi, et voi säätää tuloilmarajaa.

  20. Valitse Nuoli oikealle.
  21. Ulkoisen anturin asetukset -näyttö avautuu.

    Valitse nuolipainikkeilla ulkoisen anturin käyttötapa. Vaihtoehdot ovat:

    • Ei käytössä — Kanavapatteri on sijoitettu ulkoilmakanavaan, ulkoista anturia ei ole kytketty.
    • Ulkoilmakanavapatterin ohjaus — Kanavapatteri ja ulkoinen anturi on sijoitettu ulkoilmakanavaan.
    • Ilmalämmityksen ohjaus — Ei käytetä kanavapatterin ohjauksessa.
    • Tuloilmakanavapatterin ohjaus — Kanavapatteri ja ulkoinen anturi on sijoitettu tuloilmakanavaan.
