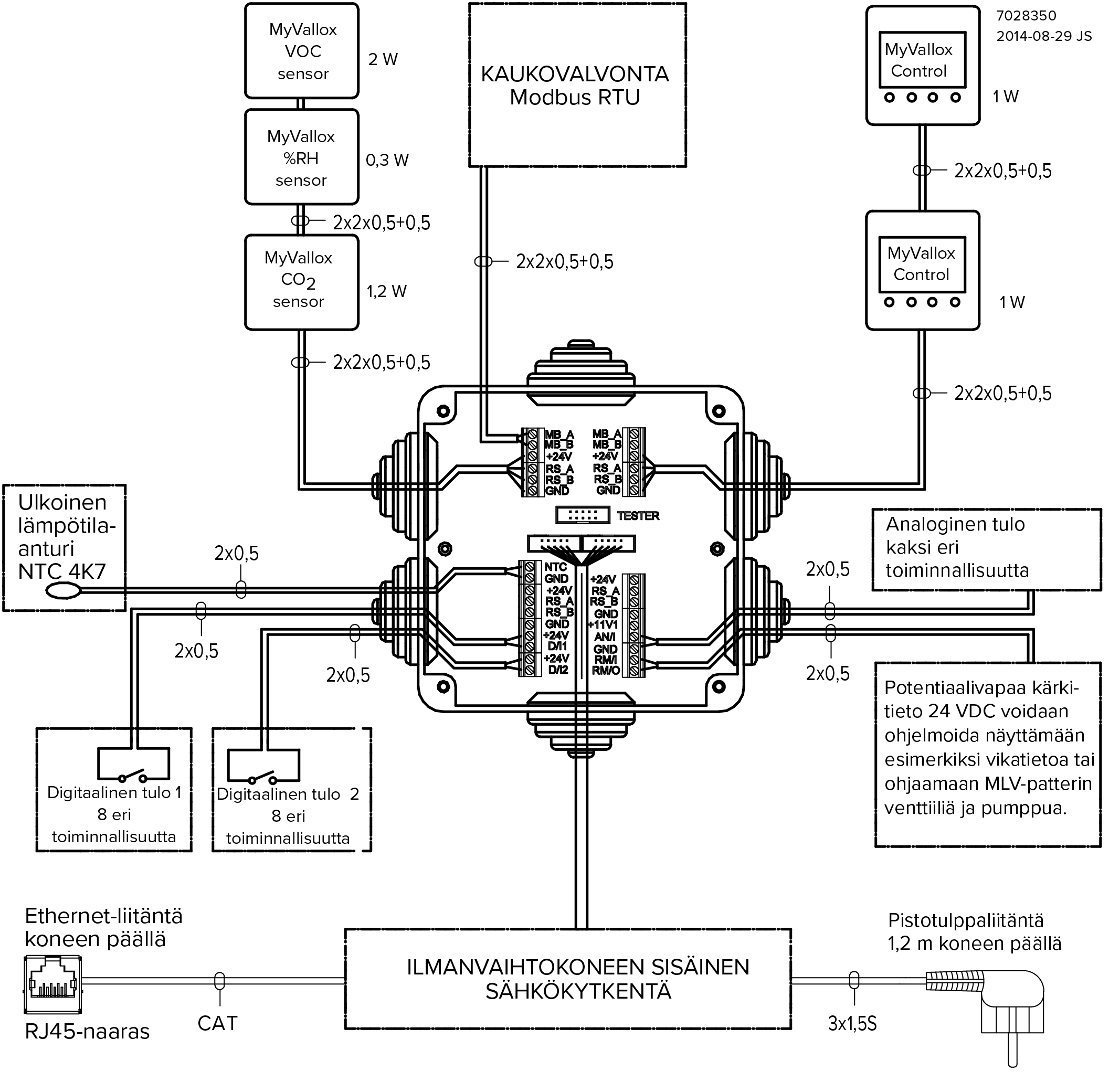

Ulkoinen sähkökytkentä
- MB_A
- Ulkoinen Modbus A -signaali
- MB_B
- Ulkoinen Modbus B -signaali
- +24V
- +24 V tasavirtajännite (DC)
- GND
- Digitaalinen ja analoginen maapotentiaali
- RS_A
- Laitteiston paikallinen Modbus A -signaali
- RS_B
- Laitteiston paikallinen Modbus B -signaali
- NTC
- Ulkoisen lämpötila-anturin liitin
- D/I1
- Digitaalinen tulo 1
- D/I2
- Digitaalinen tulo 2
- 11V1
- 11,1 V käyttöjännite
- AN/I
- Analoginen sisääntulotulo 0-10 VDC
- RM/I
- 24 V -releen sisäänmeno
- RM/O
- 24 V -releen ulostulo
Mahdollisia analogia- ja digitaalitulojen käyttötarkoituksia ovat esim. liesituulettimelta/keskuspölynimurilta tuotava tehostuspyyntö tai takan viereen sijoitettava painike, jolla voi kytkeä Mukautettu-tilan päälle.
| Kohde | Syöttö |
|---|---|
| Maksimi | ≤6 W |
| MyVallox Control | 1 W |
| MyVallox RH% sensor | 0,3 W |
| MyVallox CO2 sensor | 1,2 W |
| MyVallox VOC sensor | 2 W |
| Jännite | 24 VDC |
