Õhuvoolu mõõtmise kohad

Õhuvoolu mõõtmise torud on paigutatud juhiste kohaselt ventilatsioonikanalitesse. Standardset õhuvoolu köögikubust mõõdetakse klapist mööda. Ventilaatori graafikud näitavad kanalikadudeks arvestatud kogurõhku.

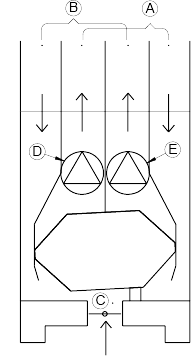

Joonisel on kujutatud mudel R. Mudelil L paiknevad osad peegelpildis.
