Sissepuhkeventilaatori puhastamine

Sissepuhkeventilaatori puhastamiseks toimige järgmiselt.

  1. Lahutage ventilatsiooniseade toiteallikast.
  2. Valloxi ventilatsiooniseadme ukse avamiseks tõstke sulgurit.
  3. Tõstke uks maha.
    ETTEVAATUST:
    Uks on raske.
  4. Eemaldage väljatõmbefilter (C), soojusvaheti ülemine kandur (E) ja soojusvaheti (D). Vt Filtrite vahetamine ja Soojusvaheti puhastamine.

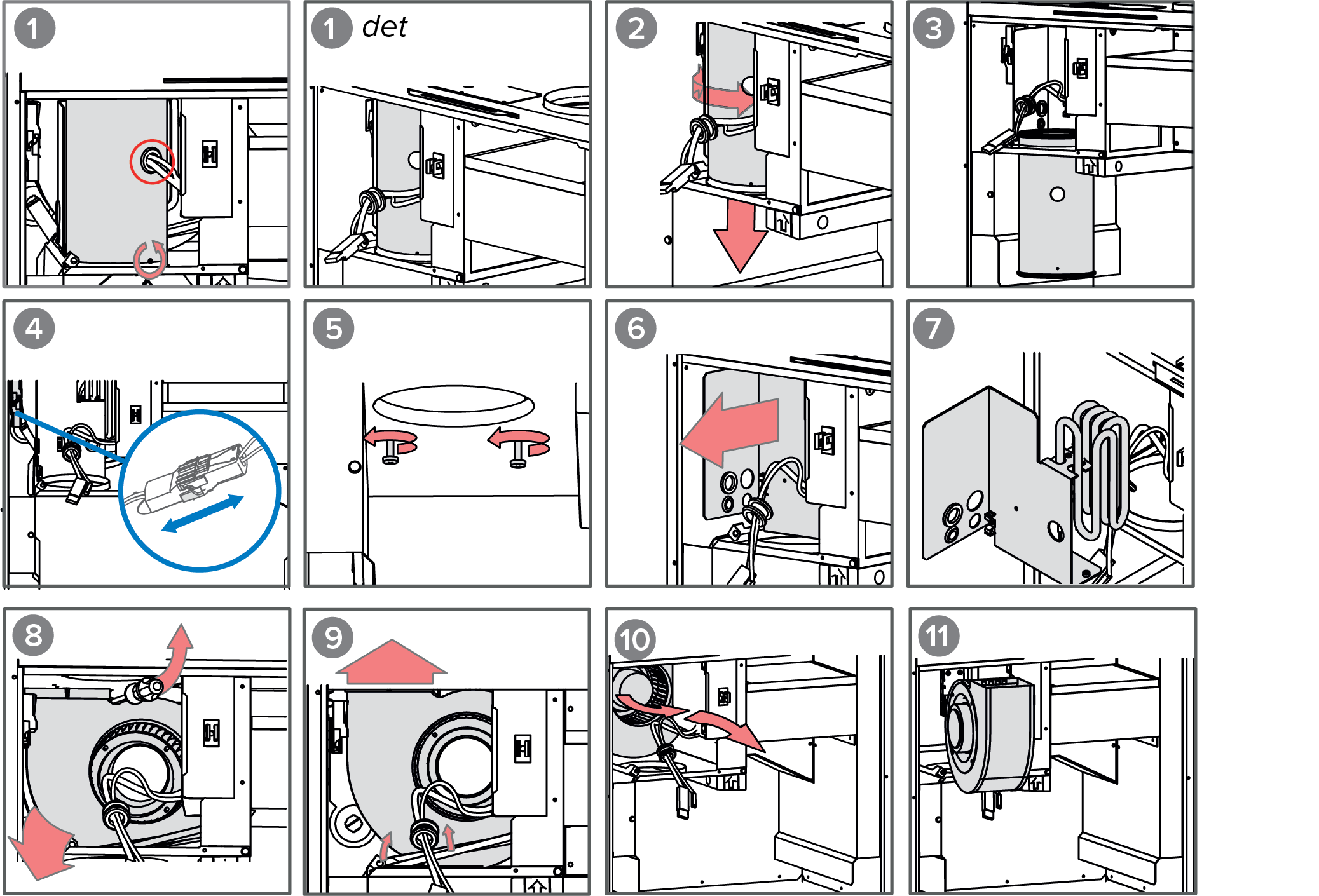

  5. Tõmmake välja väljatõmbeõhu kanali (G) peal asuv temperatuuriandur (joonis 1). Eemaldage kanali põhjal asuv sulgurkruvi (I). Nüüd saab väljatõmbeõhu kanali välja võtta, kui seda samal ajal keerata ja allapoole suruda (joonised 2 ja 3).
  6. Eemaldage temperatuuriandur kalorifeeri toe küljest (joonis 4).
  7. Eemaldage lisa- ja järelküttekalorifeeri tugi, mis on kinnitatud altpoolt kahe kruviga (joonis 5).
  8. Tõmmake kalorifeer ja tugi seadmest välja (joonised 6 ja 7) ning lahutage kalorifeerijuhtmete kiirühendus.
    HOIATUS:

    Enne kalorifeeri seadmest eemaldamist veenduge, et see ei oleks kuum.

  9. Nüüd on võimalik ventilaatorit kohapeal puhastada. Soovitatav on puhastada ventilaatorit kohapeal, s.t seda eemaldamata.
  10. Kui soovite ventilaatori puhastamiseks eemaldada, toimige järgmiselt:
    1. Vajaduse korral eemaldage fiksaatortihvtid. Vajutage tihvtid tangidega sirgeks, et neid oleks hiljem hõlpsam tagasi panna.
    2. Suruge ventilaatorit õrnalt ülespoole (joonis 9).
    3. Kangutage ventilaatorist paremal asuvat plastlukku näiteks kruvikeerajaga (joonis 10).
    4. Ventilaator kukub allapoole.
    5. Tõmmake ventilaator seadmest välja (joonis 11).
    6. Ühendage lahti ventilaatorijuhtme kiirühendus (joonis 12). Ventilaator on nüüd puhastamiseks eemaldatud.
  11. Ventilatsiooniseadme kokkupanemiseks tehke ülalkirjeldatud toimingud vastupidises järjestuses.
    NÕUANNE:

    Kui paigaldate temperatuuriandurit tagasi, siis paigutage see otsakuga ülespoole seina poole, nii et andur ei oleks surutud soojusvaheti möödaviiguplaadi vahele ega toetuks kalorifeeri karkassile.

  12. Sulgege seadme luuk. Veenduge, et luugi turvalüliti haak puutuks vastu turvalülitit, võimaldades seadme sisselülitamist.
  13. Ühendage ventilatsiooniseade jälle toiteallikaga.
Ventilaator on nüüd kontrollitud ja puhastatud.
