Väljatõmbeventilaatori puhastamine

Väljatõmbeventilaatori puhastamiseks toimige järgmiselt:

  1. Lahutage ventilatsiooniseade toiteallikast.
  2. Ventilatsiooniseadme ukse avamiseks tõstke sulgurit.
  3. Tõstke uks maha.
    ETTEVAATUST:
    Uks on raske.
  4. Eemaldage väljatõmbefilter (C), soojusvaheti ülemine kandurt (E) ja soojusvaheti (D). Vt Filtrite vahetamine ja Soojusvaheti puhastamine.

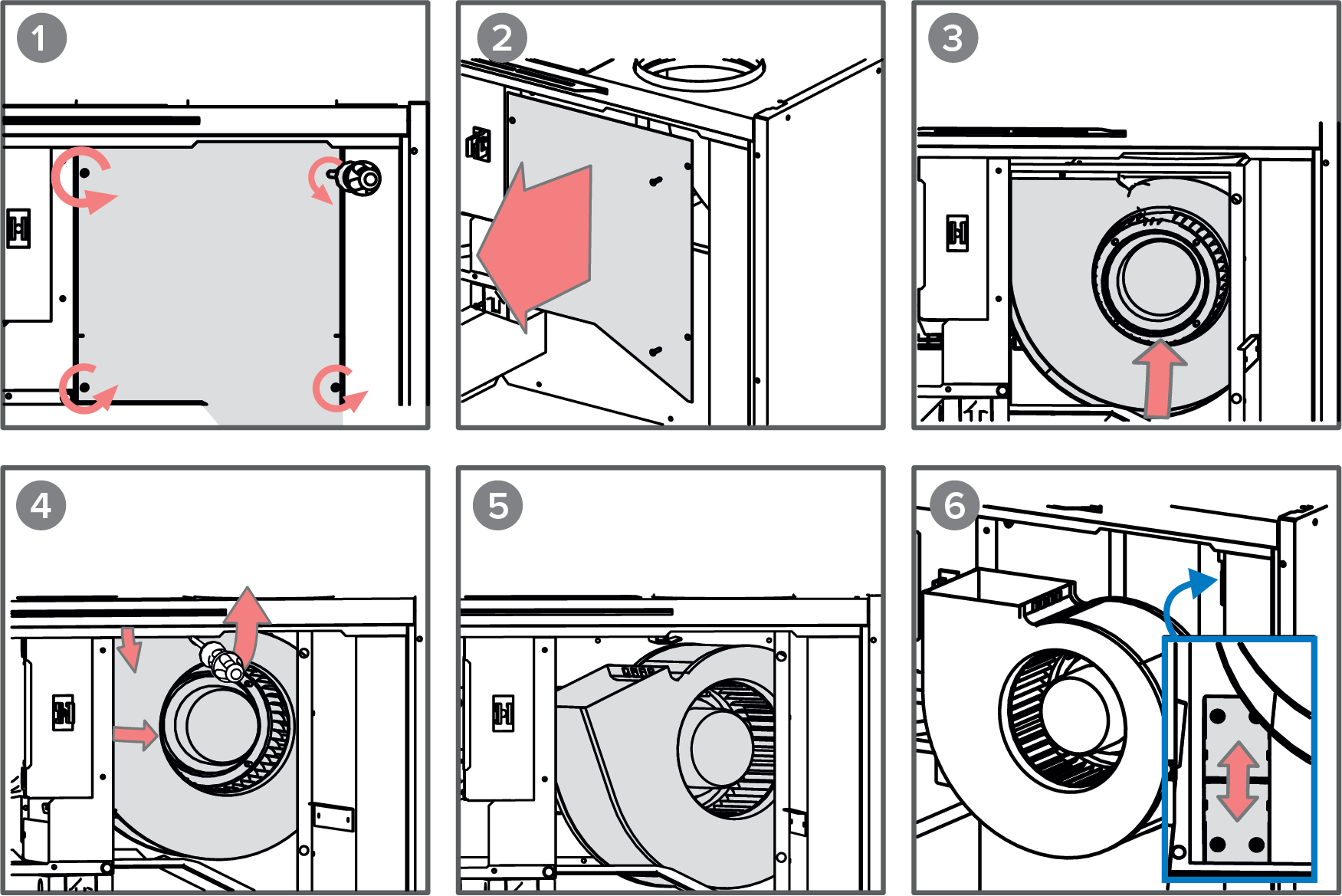

  5. Avage väljatõmbeventilaatori kattel neli kruvi (joonis 1) a eemaldage kate (joonis 2).
  6. Nüüd on võimalik ventilaatorit kohapeal puhastada.
  7. Kui soovite ventilaatori puhastamiseks eemaldada, toimige järgmiselt:
    1. Suruge ventilaatorit õrnalt ülespoole (joonis 3).
    2. Kangutage ventilaatorist paremal asuvat plastlukku näiteks kruvikeerajaga (joonis 4).
    3. Ventilaator kukub allapoole (joonis 5).
    4. Tõmmake ventilaator seadmest välja.
    5. Ühendage lahti ventilaatorijuhtme kiirühendus (joonis 6).
  8. Puhastage ventilaator.
  9. Ventilatsiooniseadme kokkupanemiseks tehke ülalkirjeldatud toimingud vastupidises järjestuses.
  10. Sulgege seadme uks. Veenduge, et ukse turvalüliti haak puutuks vastu turvalülitit (S), võimaldades seadme sisselülitamist.
  11. Ühendage ventilatsiooniseade jälle toiteallikaga.

Väljatõmbeventilaator on nüüd kontrollitud ja puhastatud.
