Relee seaded

See jaotis kirjeldab ventilatsiooniseadme 24 V relee seadeid. Korraga saab valida ainult ühe töörežiimi.

Ventilatsiooniseadme relee töörežiimi seadistamiseks:

  1. Valige Eriseaded.

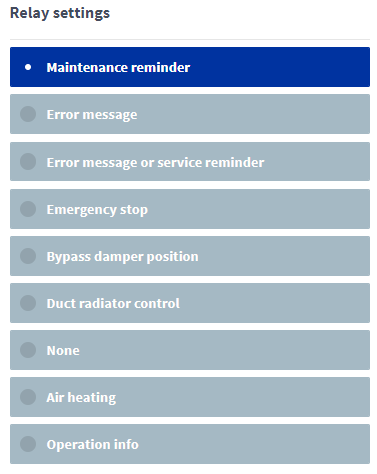

  2. Relee seaded on kirjeldatud Relee seaded alas.
  3. Valige 24 V ventilatsiooniseadme relee töörežiim. Valikud on:

    • Hooldusmeeldetuletus — Kui seadme hooldusmeeldetuletus aktiveeritakse, muudab relee oma režiimi. Seda režiimimuutust saab lugeda näiteks hoone automaatikasüsteem.

    • Tõrketeade — Kui ventilatsiooniseadmes esineb viga, muudab relee oma režiimi. Seda režiimimuutust saab lugeda näiteks hoone automaatikasüsteem. Viga registreeritakse ka vealogisse.

    • Veateade ja hooldusmeeldetuletus — Kui seadme hooldusmeeldetuletus on aktiveeritud või kui ventilatsiooniseadmes esineb viga või seade on välja lülitatud, muudab relee oma režiimi. Seda režiimimuutust saab lugeda näiteks hoone automaatikasüsteem. Hooldusmeeldetuletus teavitab kasutajat hoolduse vajadusest iga nelja kuu järel (tehaseseadistus). Lisateabe saamiseks vaadake Hooldus.

    • Hädaseiskamine — Kui seadme hädaseiskamine aktiveeritakse, muudab relee oma režiimi. Hädaseiskamine aktiveeritakse tavaliselt läbi digitaalse sisendi saadud välise signaali kaudu. Hädaseiskamise teave võib olla saadetud näiteks hoone automaatikasüsteemi.

    • Möödaviiguklapi asend — Relee näitab möödaviiguklapi asendit. Klapi asendi muutus on nähtav nt maja automaatikasüsteemis. On kaks asendit:
      • Kui relee otsad on avatud, on möödaviik klapp avatud ja õhuvool juhitakse soojustagastuse elemendist mööda (tuntud kui suveolukord).
      • Kui relee otsad on suletud, on möödaviik klapp suletud ja õhuvool läbib soojustagastuse elemendi (tuntud kui talveasend).

    • Kanaliradiaatori juhtimine — Seda seadistust kasutatakse erijuhtudel, kui ventilatsiooni kanalisse on paigaldatud kanaliradiaator. Releed saab kasutada kanaliradiaatoriga ühendatud seadmete juhtimiseks, nagu pump, solenoidventiil jne. Lisateabe saamiseks vaadake kanaliradiaatori juhtimine.

      MÄRKUS:

      Relee pinge on ainult 24 V, seega ei saa seda teavet kasutada otse 230 VAC toite juhtimiseks ja vahele on vaja näiteks kontaktorit.

    • Pole — Relee funktsioon ei ole kasutusel.

    • Õhu kütmine — Seda seadistust kasutatakse sooja õhu kütteseadmes. Kasutage releed sooja õhu kütteseadme vedelikkütteseadei ajami juhtimiseks.

    • Sisse/välja olek — Relee muudab režiimi veaolukordades või kui seade on peatunud.

  4. Ventilatsiooniseadme 24 V relee töörežiim on nüüd seadistatud.
