Vallox Captura köögikubu paigaldamine

Vallox Captura köögikubu paigaldatakse seadme Vallox 51K MV alumisele küljele.

  1. Eemaldage köögikubu kondensvee toru läbiviigutihendi kork.

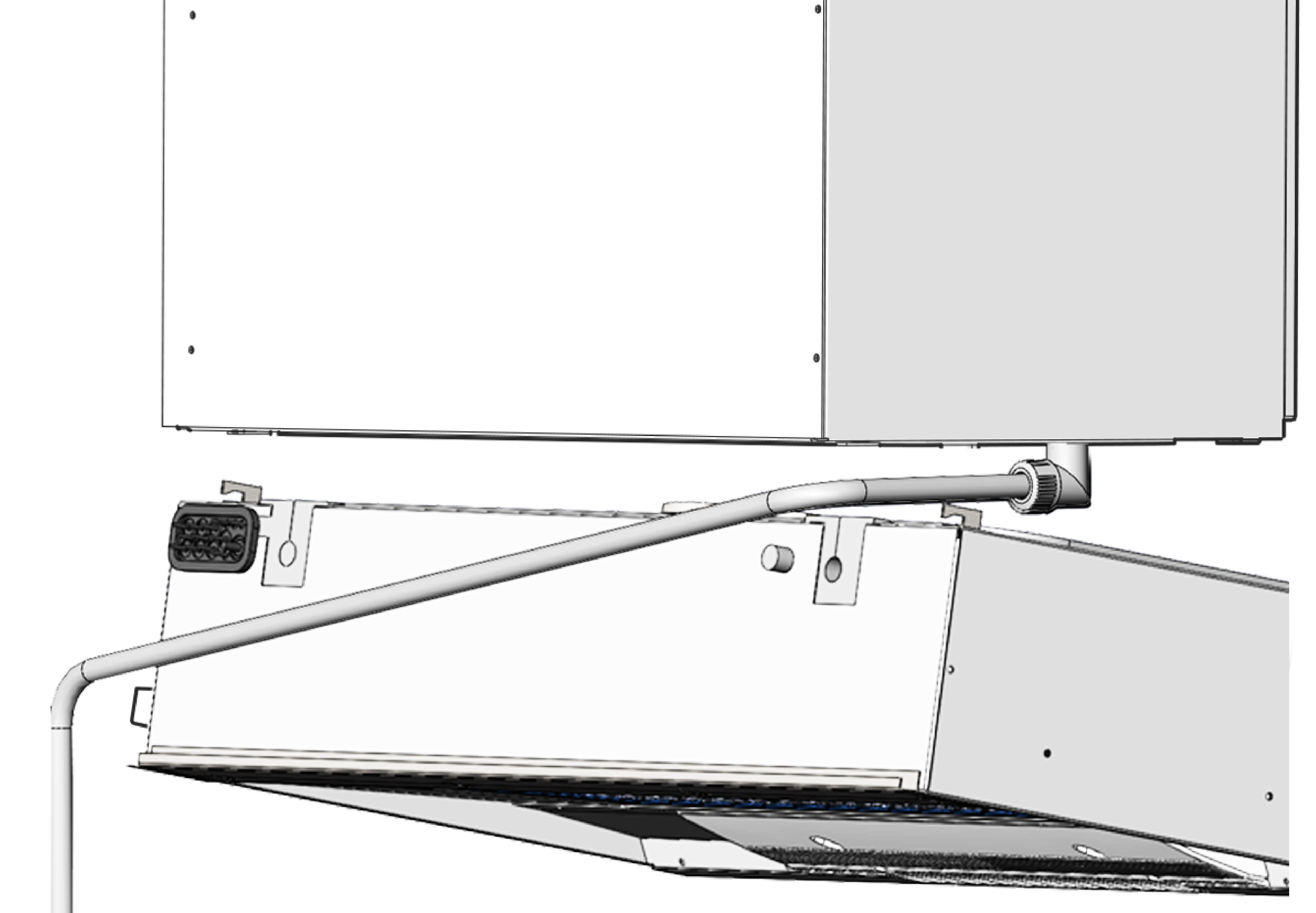

  2. Tõstke köögikubu üles ja paigutage selle taga olevad konksud ventilatsiooniseadme alumises osas olevatesse avadesse. Lükake paika.
  3. Veenduge, et kondensvee toru läbiviigutihend oleks tihedalt toru ümber.
  4. Tõstke köögikubu esiosa üles, et paigutada kinnitused ventilatsiooniseadme alumises osas olevatesse avadesse.
  5. Kinnitage kuuskantpoldid M5 (2) läbi kinnituste.
  6. Suunake toitejuhe ja juhtkaabel piki kaablikanalit. Jätke ligikaudu pool meetrit kaableid köögikubu taha, et selle saaks vajaduse korral hooldustööde tegemiseks eemaldada.

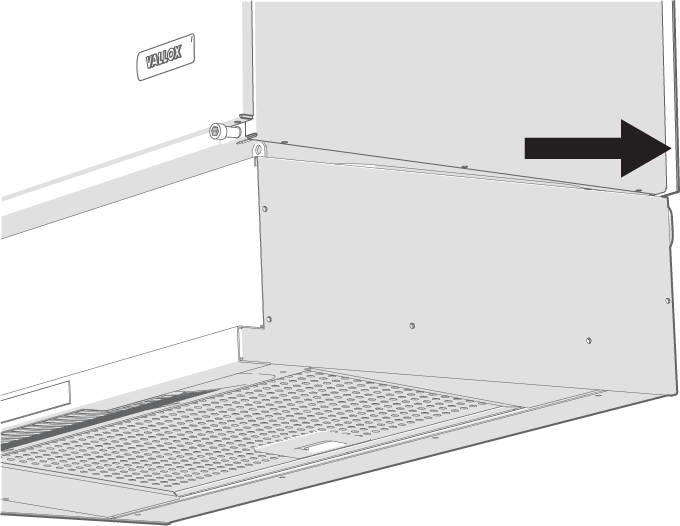

  7. Viige metallkate tahapoole, et see kataks köögikubu ja seina vahel oleva ava.
    TÄHTIS:

    Minimaalne vahe köögikubu alumise serva ja elektripliidi vahel on 426 mm.
