Indgangsmålinger

Målingerne blev taget ved 55 °C vand. Andre værdier er blevet udledt ud fra disse målinger.

A — Varmetilførsel, kW

B — Forskel i vandtemperatur, °C

C — Vandflow dm³/s

D — Luftmængde dm³/s

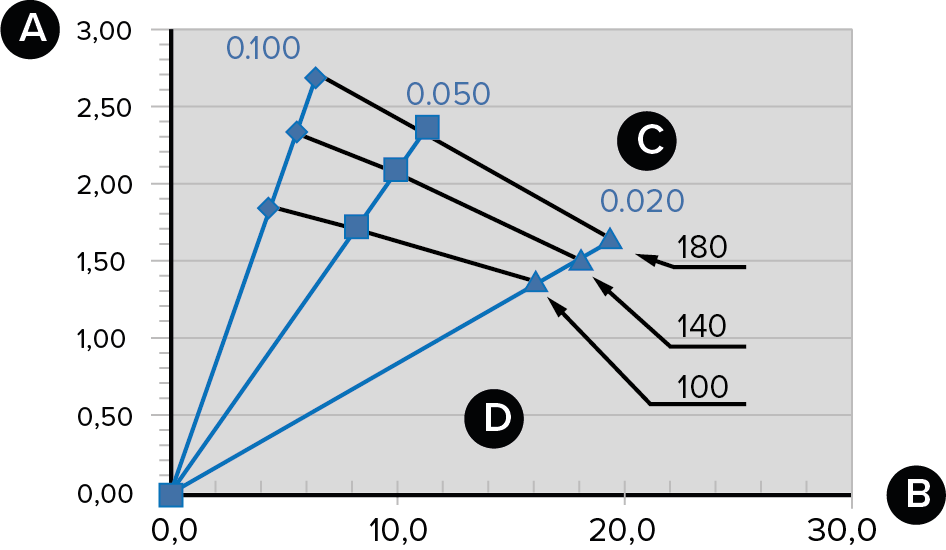

Figur 1. Vallox 245 MV væskeradiator t_a1=15°C, t_f1=40°C

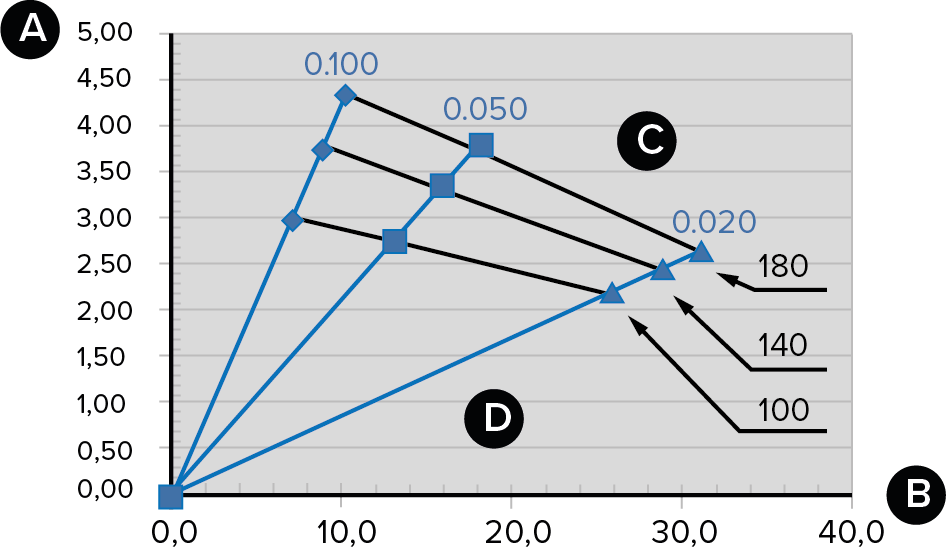

Figur 2. Vallox 245 MV væskeradiator t_a1=15°C, t_f1=55°C

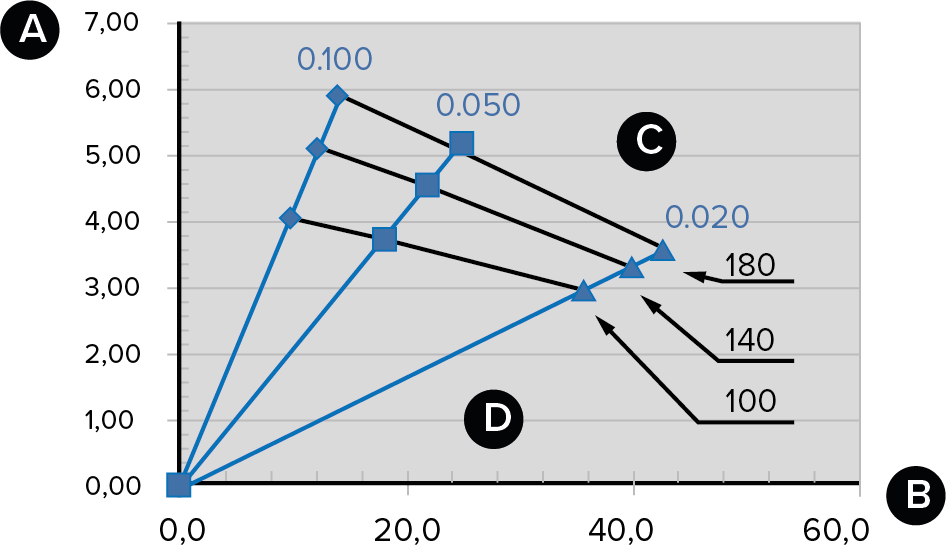

Figur 3. Vallox 245 MV væskeradiator t_a1=15°C, t_f1=70°C

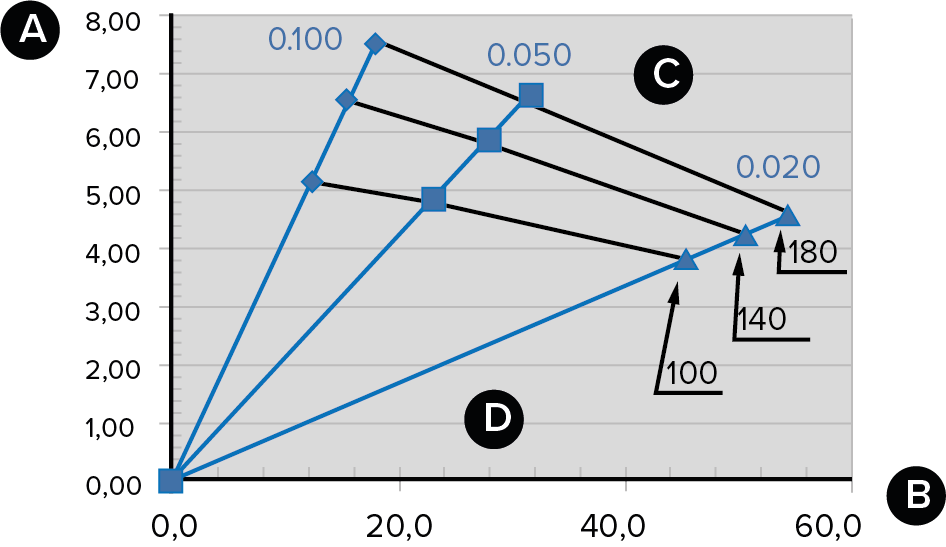

Figur 4. Vallox 245 MV væskeradiator t_a1=15°C, t_f1=85°C
