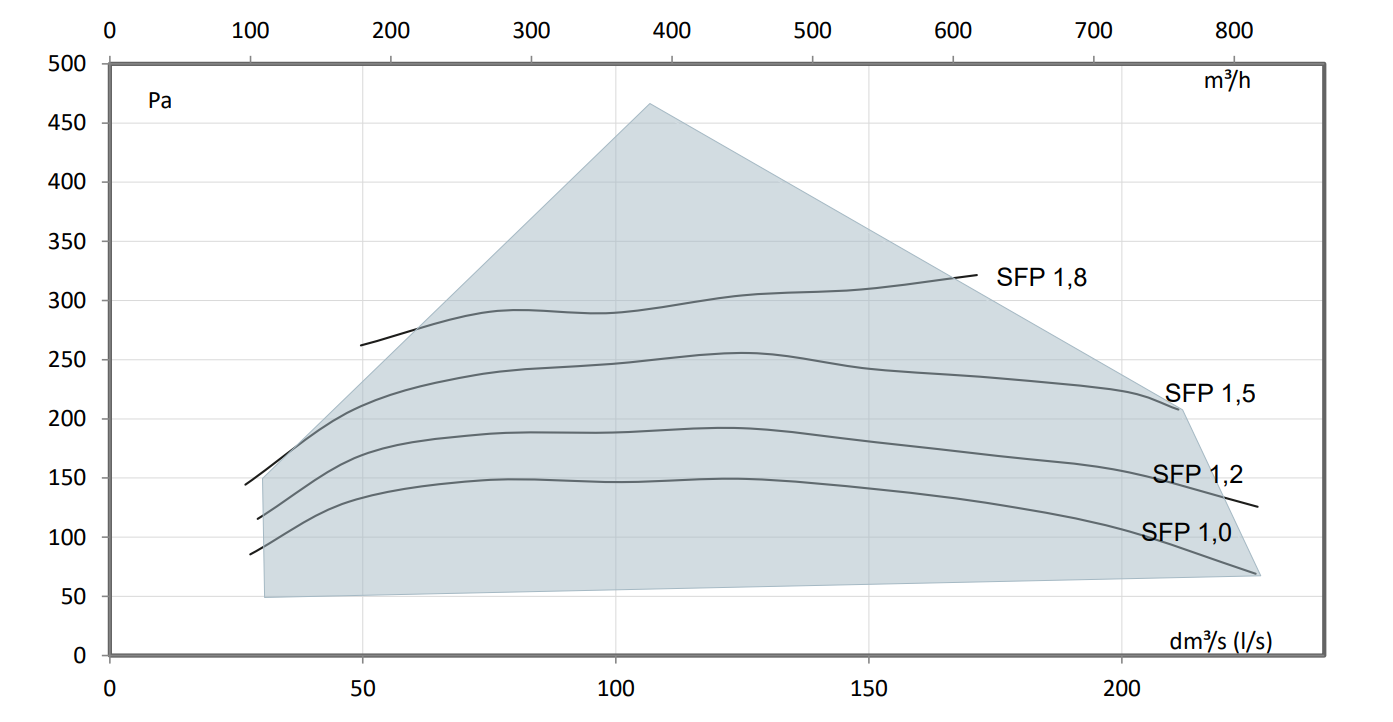

Figur 1. Ventilatorens tilluft- og
fraluftmængder, aluminiumsvarmevekslercelle

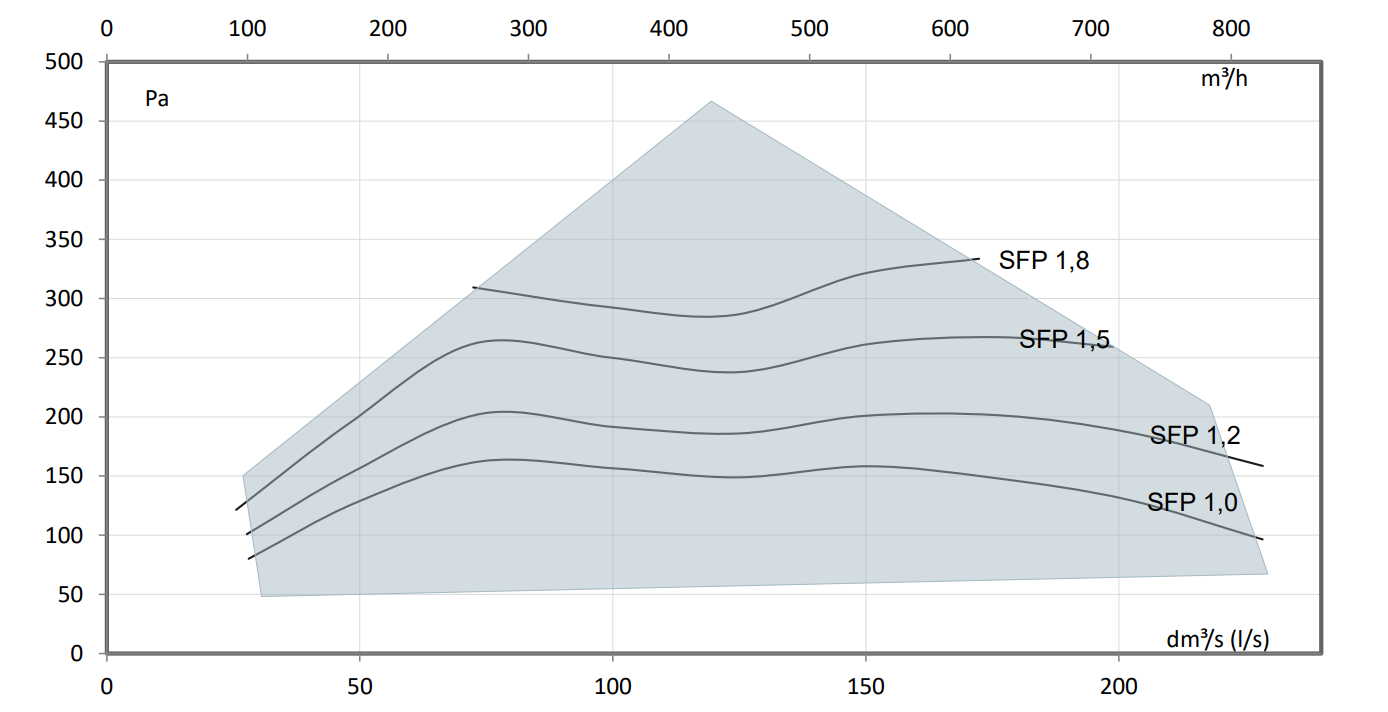

Figur 2. Ventilatorens tilluft- og fraluftmængder, entalpi
varmeveksler

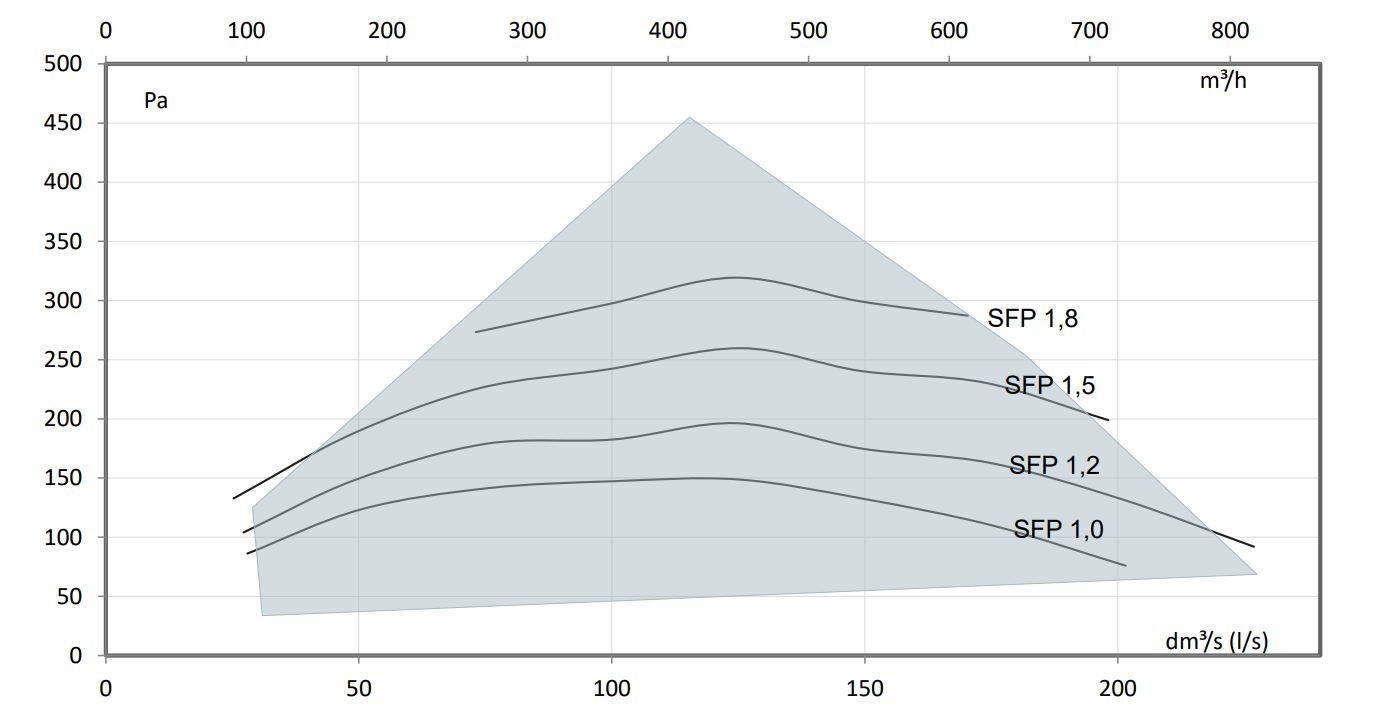

Figur 3. Ventilatorens tillufts- og fraluftsluftmængder, MyVallox 245 CFi
VKL
Den anbefalede SFP-værdi (Specific Fan Power) er
<1,8 (kW m3/s). Ved et lavere totaltryk
er SFP-hastigheden lavere.
Tabel 1. Indgangseffekt, aluminiumsvarmevekslercelle
|
l/s |
m3/t |
Pa |
W |
| Min |
30 |
107 |
102 |
35 |
| Mid |
125 |
450 |
192 |
149 |
| Maks. |
211 |
760 |
208 |
316 |
Tabel 2. Indgangseffekt, entalpi varmeveksler
|
l/s |
m3/t |
Pa |
W |
| Min |
29 |
105 |
75 |
22 |
| Mid |
126 |
452 |
165 |
135 |
| Maks. |
217 |
782 |
210 |
311 |
Tabel 3. Indgangseffekt, MyVallox 245 CFi VKL
|
l/s |
m3/t |
Pa |
W |
| Min |
30 |
107 |
82 |
25 |
| Mid |
125 |
450 |
169 |
142 |
| Maks. |
181 |
651 |
254 |
313 |
Du kan beregne den driftspunktsspecifikke indgangseffekt
med Vallox
MySelecta-produktvalgprogrammet.
