Tilluft- og fraluftmængder og indgangseffekter

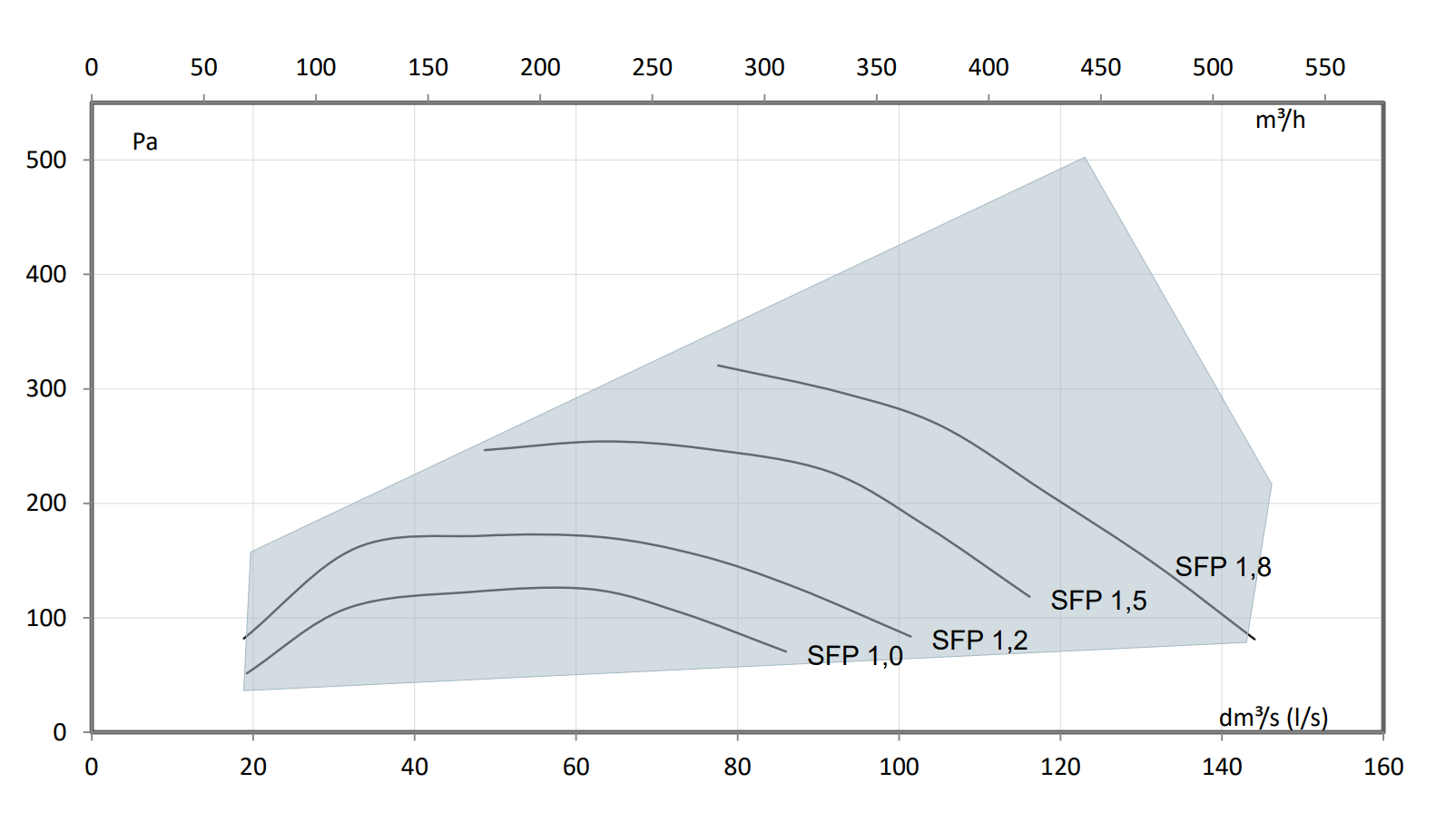

Figur 1. Ventilatorens tilluft- og fraluftmængder, aluminiumsvarmevekslercelle

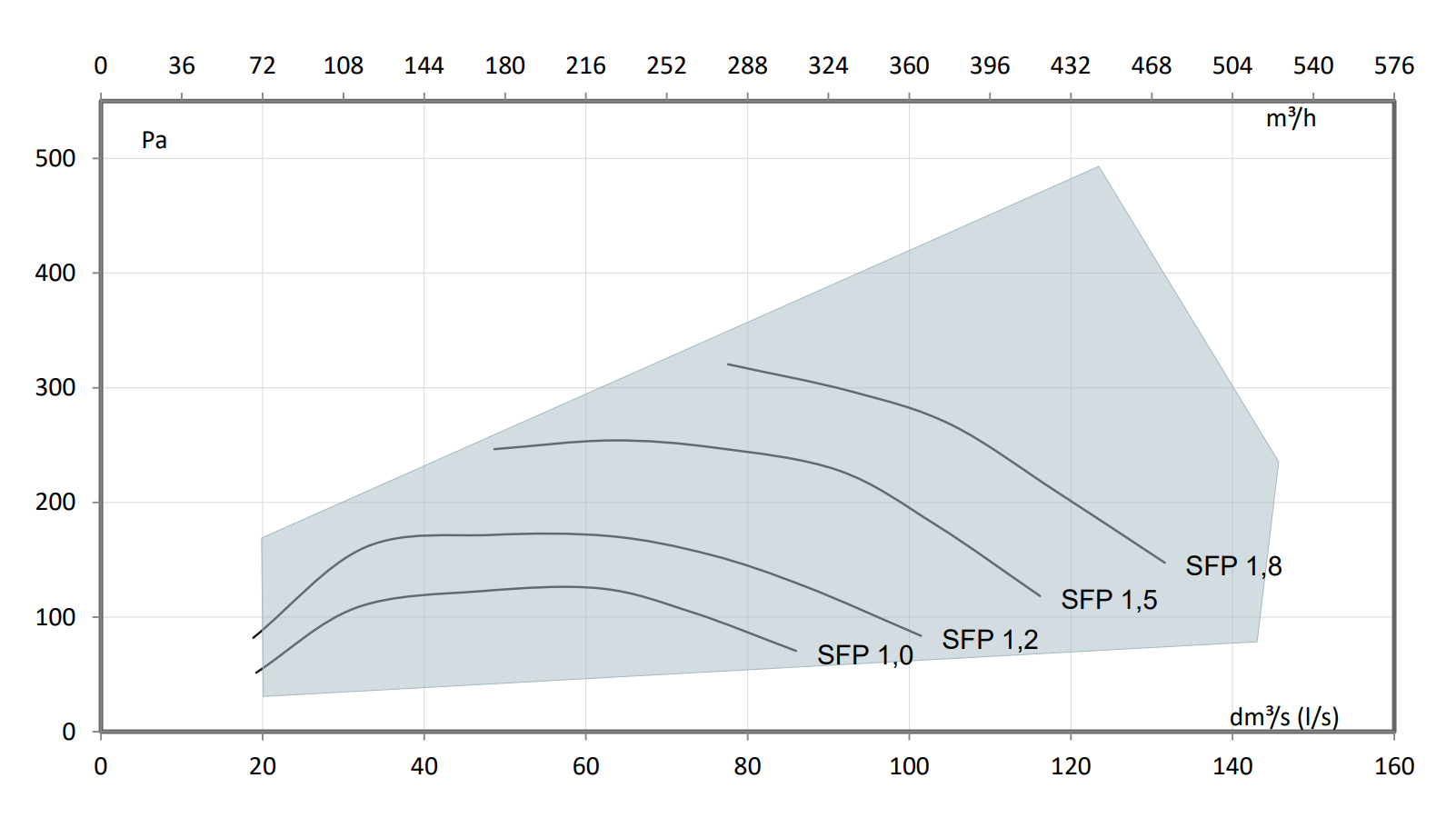

Figur 2. Ventilatorens tilluft- og fraluftmængder, entalpivarmevekslercelle
SFP = Total effekt (W) Luftmængde (maks.) (dm3/s)

Den anbefalede SFP-værdi (Specific Fan Power) er <1,8 (kW m3/s). Ved et lavere totaltryk er SFP-hastigheden lavere.

Tabel 1. Indgangseffekt, aluminiumsvarmevekslercelle
l/s m3/t Pa W
Min 19 69 96 24
Mid 76 274 181 98
Maks. 146 524 217 322
Tabel 2. Indgangseffekt, entalpivarmevekslercelle
l/s m3/t Pa W
Min 20 73 71 22
Mid 75 271 176 96
Maks. 145 523 236 331

Du kan beregne den driftspunktsspecifikke indgangseffekt med Vallox MySelecta-produktvalgprogrammet.
