Tilluft- og fraluftmængder og indgangseffekter

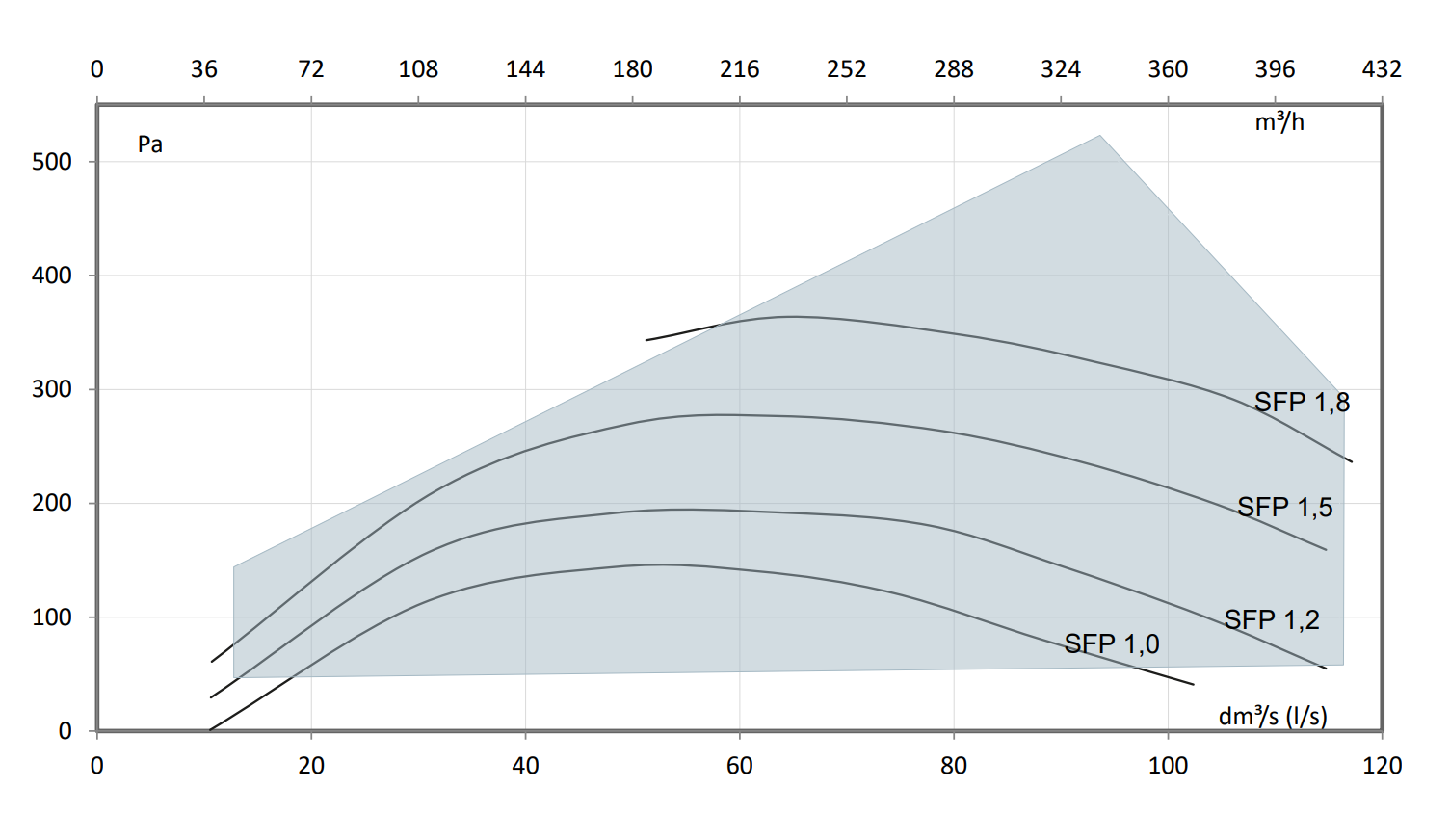

Figur 1. Ventilatorens tilluft- og fraluftmængder, aluminiumsvarmevekslercelle

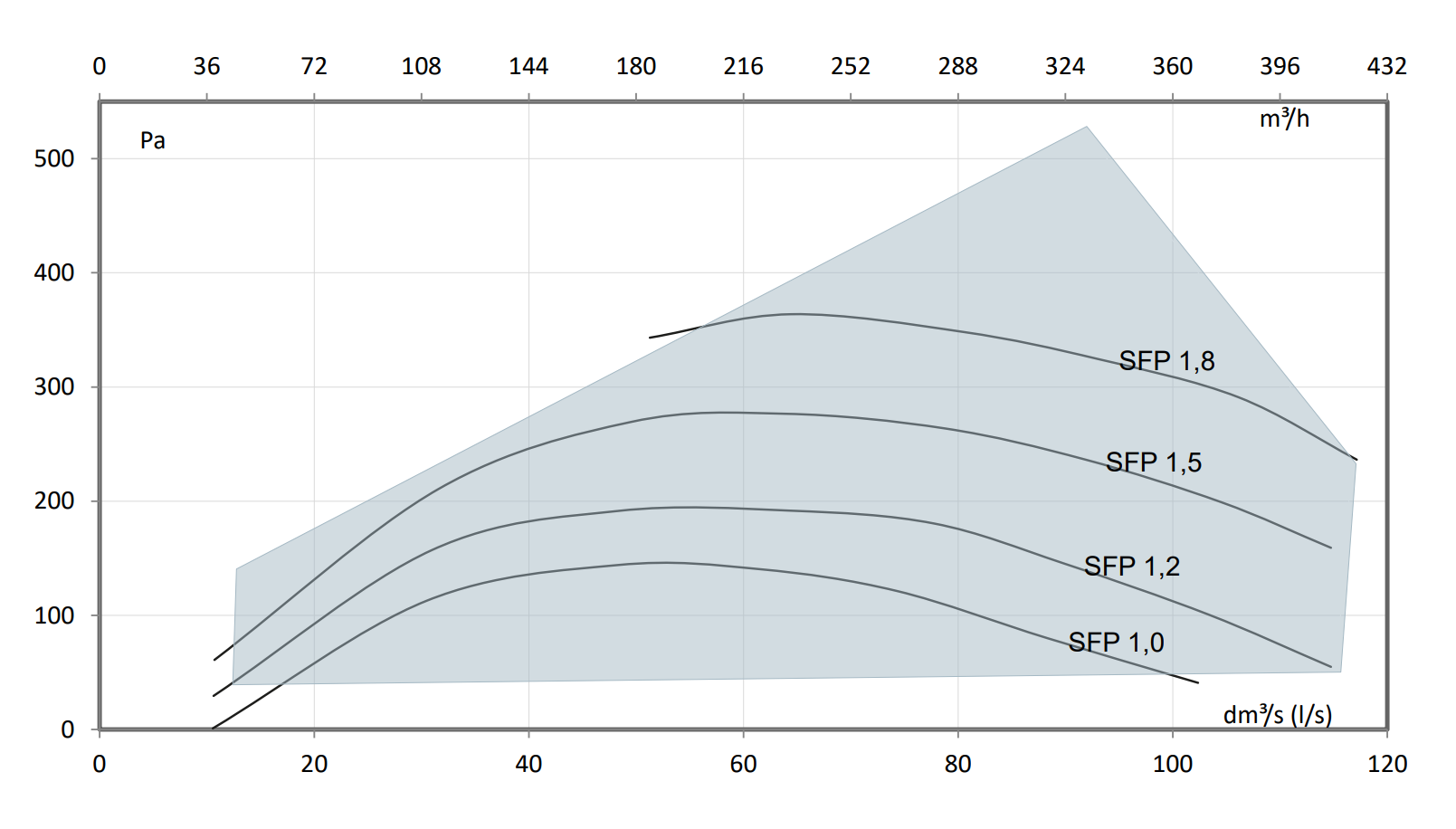

Figur 2. Ventilatorens tilluft- og fraluftmængder, entalpivarmevekslercelle
SFP = Total effekt (W) Luftmængde (maks.) (dm3/s)

Den anbefalede SFP-værdi (Specific Fan Power) er <1,8 (kW m3/s). Ved et lavere totaltryk er SFP-hastigheden lavere.

Tabel 1. Indgangseffekt, aluminiumsvarmevekslercelle
l/s m3/t Pa W
Min 12 44 77 17
Mid 64 231 210 79
Maks. 116 418 292 221
Tabel 2. Indgangseffekt, entalpivarmevekslercelle
l/s m3/t Pa W
Min 12 42 87 19
Mid 63 226 201 70
Maks. 117 420 233 206

Du kan beregne den driftspunktsspecifikke indgangseffekt med Vallox MySelecta -produktvalgprogrammet.
