Rengøring af ventilatorerne

ADVARSEL:
Træk altid strømstikket ud, før vedligeholdelse af ventilationsenheden påbegyndes. Enheden har ingen sikkerhedskontakt, der kan slukke for strømtilførslen, når enhedens luge åbnes.

Kontrollér, at ventilatorerne er rene, ved vedligeholdelse af filtre og varmeveksler. Rengør ventilatorerne, når det er nødvendigt.

VIGTIGT:

Ventilatorerne er ekstremt følsomme over for eksterne stød. Det anbefales at rengøre ventilatorerne på stedet, dvs. uden at forsøge på at fjerne dem. Ventilatorbladene skal behandles forsigtigt.

Det anbefales at lade en fagmand rense ventilatorerne.



Rengøring af ventilatorerne:

  1. Afbryd ventilationsenheden fra eltilførslen.
  2. Løsn lugens skruer for at åbne lugen på Vallox ventilationsenheden.
  3. Løft lugen af.
    FORSIGTIG:
    Lugen er tung.

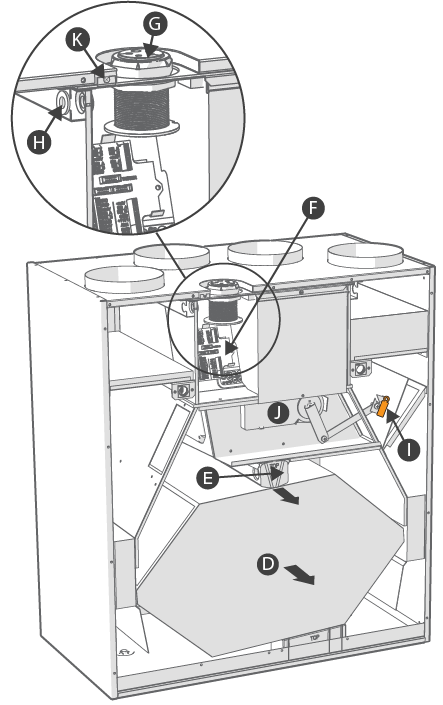

  4. Hvis der gennem loftsbøsningen (G) er tilsluttet kabler til tilslutningskortet på elkassen (F), og deres længde forhindrer, at ventilatorkammeret kan flyttes langt nok væk fra ventilationsenheden, skal kablerne frakobles. Træk derefter kablerne ud gennem bøsningen.
  5. Afbryd udeluft- og fralufttemperatursensorene fra loftsbeslagene. Træk de runde gennemføringsgummier (H) ud af skillevæggenes åbninger.
  6. Løsn jordforbindelsesskruen i øverste venstre hjørne af elkassen (K).
  7. Frigør spjældaktuatoren (J) ved at placere den orange magnet (I) på magnetsymbolet på spjældaktuatoren. Husk magnetens placering, så du kan udskifte den korrekt efter vedligeholdelse. Afmonter stangen fra spjældets aksel. Drej spjældets aktuatorhåndtag for at løsne stangen fra bypass-spjældet, og drej spjældet til cellens bypass-position.
  8. Træk cellens sorte øverste støtte ud (E). Løft og træk cellen ud (D).
  9. Træk ventilatorkammeret (M) ud (inklusive ventilatorer, elkasse og bypass-kanal med tilhørende spjældaktuatorer).
  10. Ventilatorerne er fastgjort til ventilatorkammeret med fire skruer (L). Du behøver ikke at fjerne jordforbindelsesskruen nederst på bagvæggen.
  11. Afbryd ventilatorkablets klikstik.
  12. Rengør ventilatorerne. Du kan rengøre ventilatoren med trykluft (brug øjenbeskyttelse) eller ved at børste dem med en ren pensel.
  13. Ventilationsenheden samles igen ved at følge ovenstående trin i omvendt rækkefølge.
    VIGTIGT:

    Husk at sætte spjældets aktuatorstang på spjældets aksel igen og fastgør den med den orange magnet. Sørg for, at sensorerne og deres gennemføringsgummier er på plads. Kontrollér også, at tilslutningerne er udført korrekt, og at jordingsskruen sidder på plads i venstre hjørne.

Rengøring af anemometeret

Anemometeret i ventilatorerne skal rengøres mindst hvert tredje (3) år. Det anbefales at bruge trykluft (max 2–3 bar) til rengøringen. Det anbefales ikke at fjerne ventilatorens anemometer, men du kan rengøre det med trykluft.



VIGTIGT:

Når der anvendes trykluft, må anemometerets arme ikke bevæge sig frit. Dette kan beskadige lejerne.

VIGTIGT:

Rengøring med en børste anbefales ikke. Dette kan skade armene.
