Udtagning af modstanden

ADVARSEL:
Sikkerhedsafbryderen afbryder automatisk strømmen, når den øverste dør på Vallox ventilationsenheden åbnes. Afbryd altid Vallox ventilationsenheden fra elnettet, før du påbegynder vedligeholdelse.

Sådan fjernes modstanden:

  1. Afbryd ventilationsenheden fra eltilførslen.
  2. Åbn lugerne til enheden.

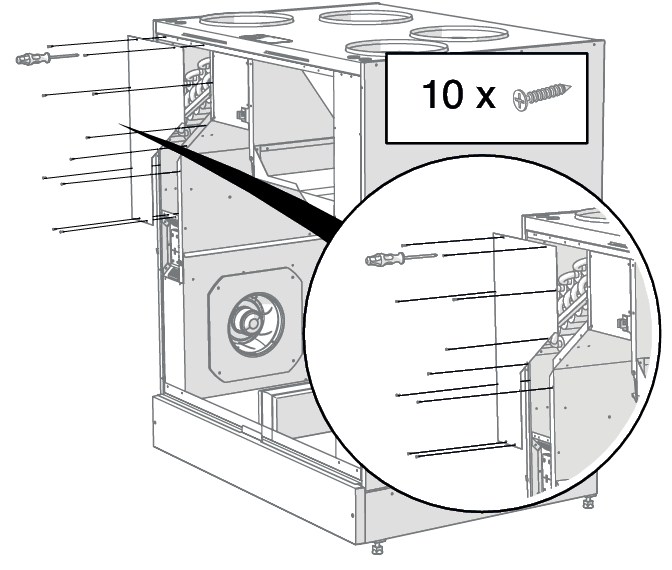

  3. Åbn modstandsboksen ved at frigøre monteringsskruerne (10 PZ2-skruer).

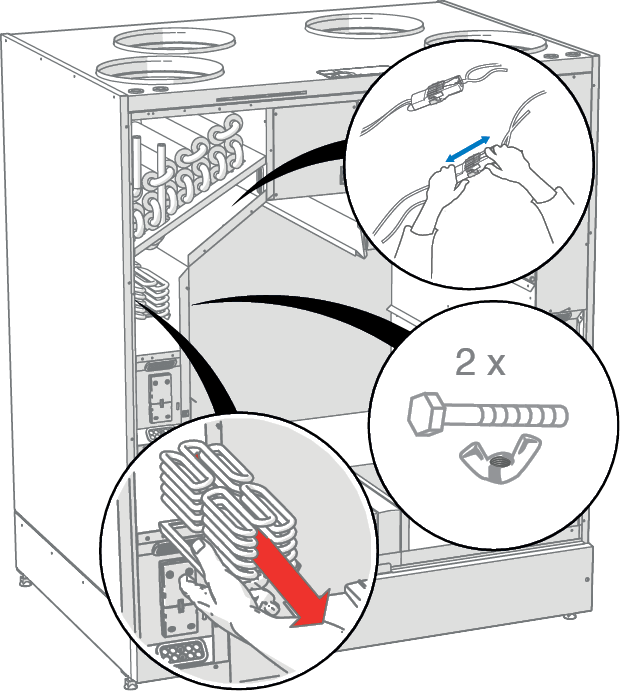

  4. Fjern lynsamlingen fra modstanden:
    1. Tryk låseskruen ned.
    2. Træk konnektoren af.
  5. Frigør de to vingemøtrikker, der holder modstanden fast til ventilationsenheden.
  6. Tag modstanden ud af ventilationsenheden.
    ADVARSEL:

    Før modstanden fjernes fra enheden skal man sikre sig, at den ikke er varm.

  7. Ventilationsenheden samles igen ved at følge ovenstående trin i omvendt rækkefølge.
    ADVARSEL:

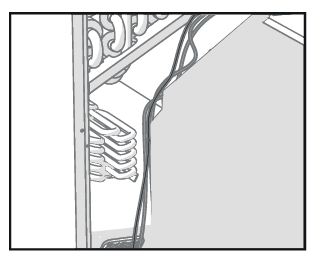

    Brandfare! Forbind kablerne, så de ikke berører modstanden.
