Konfiguration af relæindstillinger

Relæet bruges til at styre enheder, der er tilsluttet kanalradiatoren, f.eks. pumpen eller magnetventilen. Vær opmærksom på, at relæets spænding kun er 24 V, så der skal f.eks. bruges en kontaktor til at styre 230 VAC-tilførslen.

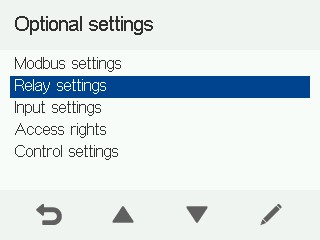

  1. Åbn Relæindstillinger.

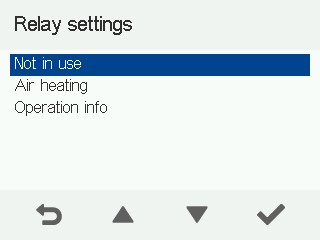

  2. Vælg en relæindstilling.

    • Vælg Påmindelse om vedligeholdelse for at underrette f.eks. emhætten eller bygningsautomatiseringssystemet om behovet for filterudskiftning.

    • Vælg Fejlmeddelelse for at underrette f.eks. emhætten eller bygningsautomatiseringssystemet om fejl i ventilationsenheden.

    • Vælg Fejlmeddelelse og påmindelse om vedligeholdelse for at underrette f.eks. emhætten eller bygningsautomatiseringssystemet om fejl på ventilationsenheden og behovet for at udskifte filteret.

    • Vælg Nødstop for at underrette f.eks. emhætten eller bygningsautomatiseringssystemet, når nødstoppet aktiveres.

    • Vælg Placering af bypass-spjældet for at underrette bygningsautomatiseringssystemet om positionen for ventilationsenhedens bypass-spjæld. Positionsmulighederne er varmegenvinding eller bypass-tilstand.

    • Vælg Styring af kanalradiator for at styre ventilationsenhedens eksterne væskeradiator, f.eks. en MLV-radiator, med enheden. Denne indstilling vælges i særlige situationer, hvor der er installeret en kanalradiator i ventilationskanalsystemet.

    • Vælg luftopvarmning for at styre f.eks. en væskeopvarmet radiator i tilluftkanalen med ventilationsenheden.

    • Vælg Til/fra-status for at give besked til f.eks. bygningsautomatiseringssystemet, når ventilationsenheden er blevet slukket, eller ventilatorerne er stoppet. Til/fra=-statusindstillingen kan også bruges til at styre eksterne skydeventiler.

  3. Konfigurer relæindstillingen.
  4. Fortsæt med opsætningen ved at vælge OK:
