Måling og justering af emhættens luftstrømme

Standardventilation

Volumenlufthastigheden for luften inde i emhætten måles med lukket dæmper og, hvor det er nødvendigt, justeres den baseret på det statiske tryktab og emhættens ydelsesdiagram.

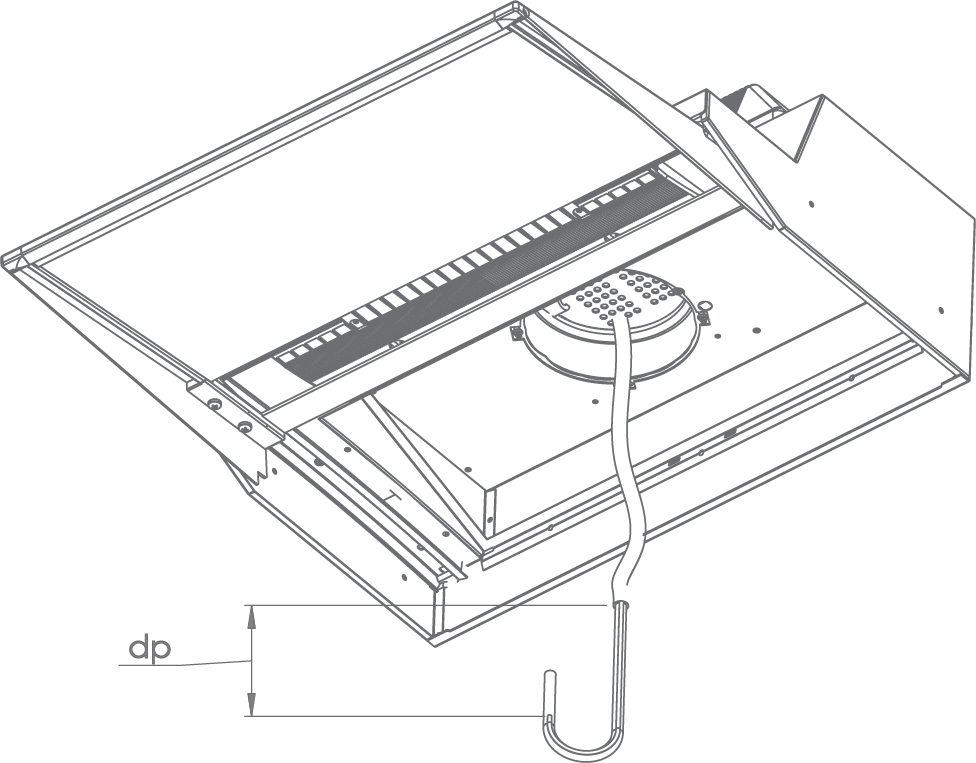

  • Det statiske tryktab måles fra hullet i dæmperen ved hjælp af det målerør, der findes i tilbehørsposen (se Figur).
  • Bestem volumenlufthastigheden ud fra effektdiagrammet baseret på det målte tryk og antallet af åbne lufthuller i dæmperen.

Justering

  • Tildæk det nødvendige antal huller i dæmperen med den magnetstrimmel, der leveres sammen med emhætten.
Tabel 1. Standardventilation for emhætten (indstillinger 2-8) - dæmper i lukket stilling
Justeringsposition Dæmperhuller åbne
2 2
3 3
4 4
5 5
6 6
7 7
8 8
  1. Statisk tryk, Pa
  2. Luftmængde, dm3/s
