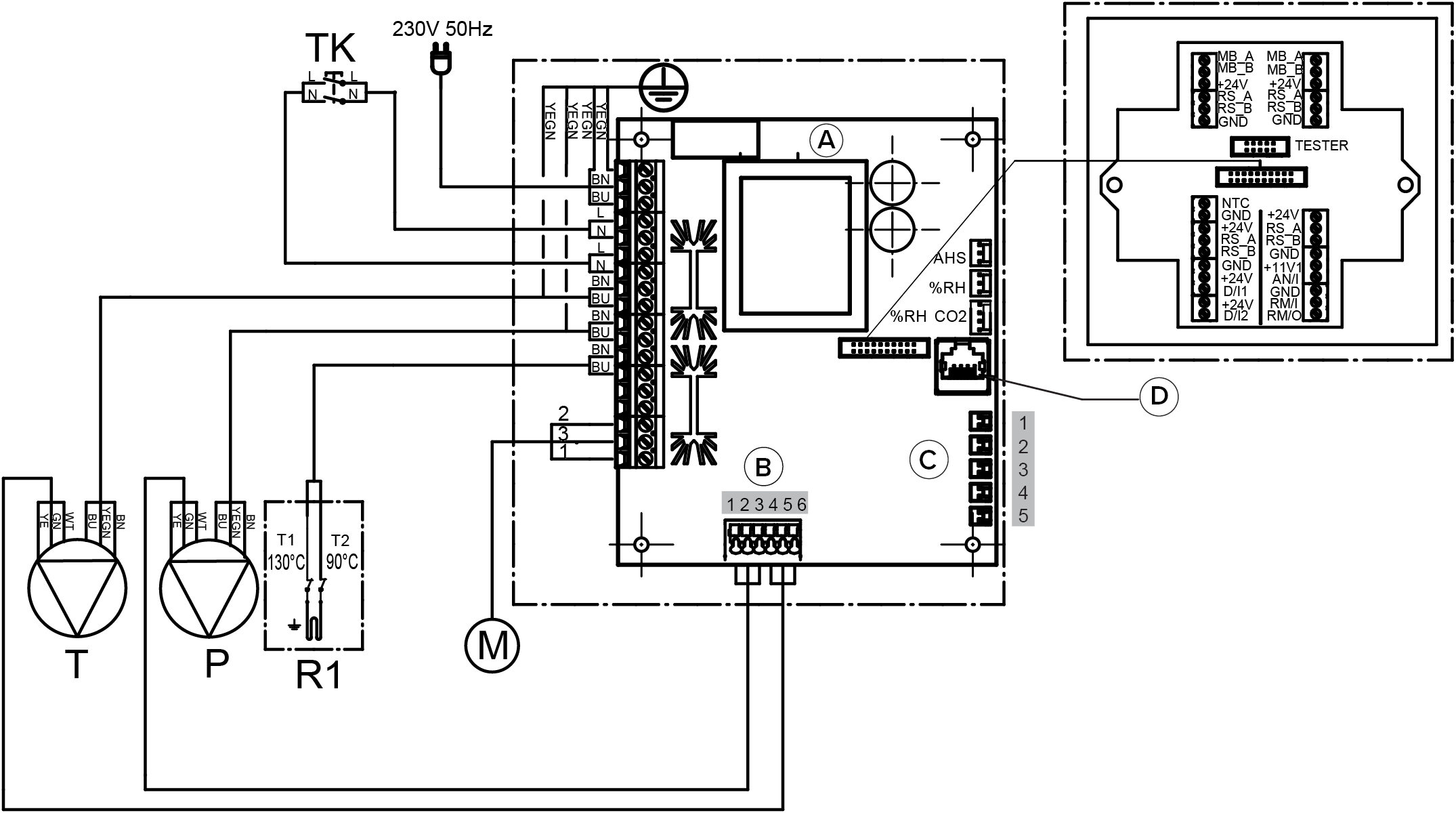

| A | Bundkort | 11V1 | 11,1 V driftsspænding |
| B |
- Fraluftventilator-takometer (WT)
- GND (GN)
- Fraluftventilator PWM (YE)
- Tilluftventilator-takometer (WT)
- GND (GN)
- Tilluftventilator PWM (YE)
| AN/I | Analog indgang 0– 10 V |
| C |
- Fraluft
- Udeluft
- Tilluft
- Afkastluft
- Tilluft fra varmeveksler
| RM/I | 24 V relæindgang |
| D | LAN | RM/O | 24 V relæudgang |
| MB_A | Ekstern Modbus A-signal | T | Tilluftventilator |
| MB_B | Ekstern Modbus B-signal | P | Fraluftventilator |
| +24 V | +24 V spænding (DC) | M | Dæmpermotor |
| GND | Digitalt og analogt jordpotentiale | TK | Sikkerhedsafbryder |
| RS_A | Lokal hardware modbus A-signal | AHS | Eftervarmestyring |
| RS_B | Lokal hardware modbus B-signal | %RH | Intern fugtsensor |
| NTC | Ekstern temperatursensorkonnektor | %RH CO2 | Intern luftfugtigheds- og kuldioxidsensor |
| D/l1 | Digital indgang 1 | R1 | Eftervarmningsmodstand med 90 °C og 130 °C overophedningsbeskyttelse |
| D/l2 | Digital indgang 2 | | |
